STM32H5E5/5F5ライン
この製品を購入する
- ハイパフォーマンス
- 高性能で充実した機能と豊富なコネクティビティを持つマイコン
高度なグラフィック機能に加え、セキュア・マネージャによる最高水準のセキュリティを統合した高性能マイコン
STM32H5E5およびSTM32H5F5マイクロコントローラは、優れた性能とこれまでにない機能を実現し、STM32ポートフォリオを拡大する製品です。これらは、Arm® Cortex®-M33コアをベースにした最初のSTM32マイコンであり、高度なグラフィックス機能と優れた電力効率、性能、および豊富なコネクティビティ機能を兼ね備えています。

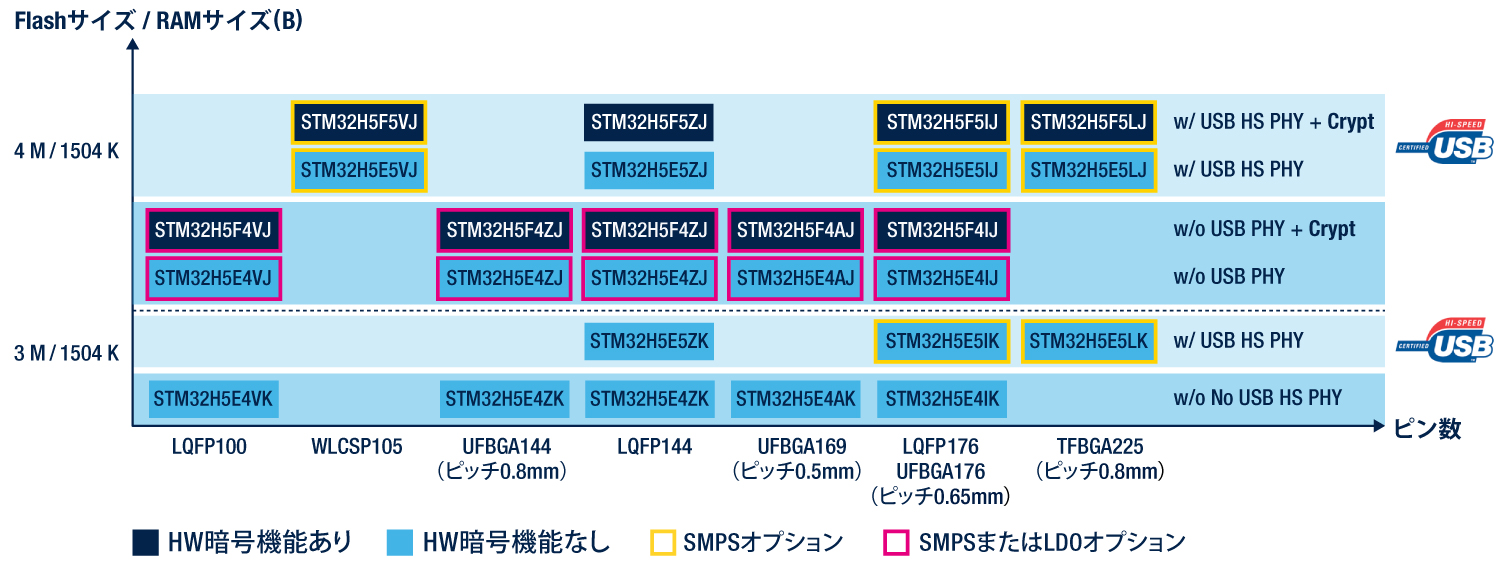

この製品ラインは、3MB～4MBのFlashメモリ、1.5MBのSRAMを搭載し、PHY内蔵のUSB HSに対応した、BGA、WLCSP、およびLQFPの105ピン～225ピンのパッケージで提供されます。
STM32H5E5およびSTM32H5F5は、STM32H5E4およびSTM32H5F5とは異なり、PHY内蔵のUSB HSに対応しています。
STM32H5F5は、STiRoTテクノロジーに加え、AES、PKA、OTFDECをサポートする追加の暗号化アクセラレータを搭載しています。また、X-CUBE-SEC-M-H5ソフトウェア･パッケージを通じて提供されるSTM32Trust TEE セキュア･マネージャもサポートします。
最低10年間の供給を
保証しています。
パラメトリックサーチ
| 製品名 | 周波数（MHz） | CPU | FLASH（KB） | RAM（KB） | パッケージ | ユニバーサルIO | 最小動作電圧 | 最大動作電圧 | 16bitタイマ | 32bitタイマ | モータ制御用タイマ | 低電力タイマ | 12bit ADC | 12bit ADCチャネル数 | 12bit DACチャネル数 | コンパレータ | アンプ | SPI | I2S | I2C | 高速I2C | U(S)ART | LP UART | CAN | SDIO | FMC | USB OTG FS | USB OTG HS | イーサネット | TFT LCD | SAI | DCMI | TRNG | AES | SHA | HMAC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| STM32H5E5IJK7Q | 250 | Arm Cortex-M33 | 4096 | 1536 | UFBGA176+25 | 139 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | - | 1 | 1 |
| STM32H5E5IJT7Q | 250 | Arm Cortex-M33 | 4096 | 1536 | LQFP176 | 132 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | - | 1 | 1 |
| STM32H5E5IKK7Q | 250 | Arm Cortex-M33 | 3072 | 1536 | UFBGA176+25 | 139 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | - | 1 | 1 |
| STM32H5E5IKT7Q | 250 | Arm Cortex-M33 | 3072 | 1536 | LQFP176 | 132 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | - | 1 | 1 |
| STM32H5E5LJH7Q | 250 | Arm Cortex-M33 | 4096 | 1536 | TFBGA225 | 176 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | - | 1 | 1 |
| STM32H5E5LKH7Q | 250 | Arm Cortex-M33 | 3072 | 1536 | TFBGA225 | 176 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | - | 1 | 1 |
| STM32H5E5VJY7Q | 250 | Arm Cortex-M33 | 4096 | 1536 | WLCSP105 | 78 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 24 | 2 | 2 | 1 | 5 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | - | 1 | 1 |
| STM32H5E5VKY7Q | 250 | Arm Cortex-M33 | 3072 | 1536 | WLCSP105 | 78 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 24 | 2 | 2 | 1 | 5 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | - | 1 | 1 |
| STM32H5E5ZJT6 | 250 | Arm Cortex-M33 | 4096 | 1536 | LQFP144 | 108 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | - | 1 | 1 |
| STM32H5E5ZKT6 | 250 | Arm Cortex-M33 | 3072 | 1536 | LQFP144 | 108 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | - | 1 | 1 |
| STM32H5F5IJK7Q | 250 | Arm Cortex-M33 | 4096 | 1536 | UFBGA176+25 | 139 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 |
| STM32H5F5IJT7Q | 250 | Arm Cortex-M33 | 4096 | 1536 | LQFP176 | 132 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 |
| STM32H5F5LJH7Q | 250 | Arm Cortex-M33 | 4096 | 1536 | TFBGA225 | 176 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 |
| STM32H5F5ZJT6 | 250 | Arm Cortex-M33 | 4096 | 1536 | LQFP144 | 108 | 1.71 | 3.6 | 10 | 2 | 2 | 6 | 3 | 30 | 2 | 2 | 1 | 6 | 3 | 4 | 4 | 12 | 1 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 1 |
