STM32G4シリーズ
DSPおよびFPU命令による高い性能と高度な機能を備えたミックスド・シグナル・マイコン
STM32G4シリーズは、最大170 MHzで動作するArm® Cortex®-M4(DSPおよびFPU命令に対応)と、3種類のハードウェア・アクセラレータ(ARTアクセラレータ™、CCM-SRAMルーチン・ブースタおよび数値演算アクセラレータ)を搭載しており、メインストリーム・マイコンでありながら、非常に高い性能を提供します。STM32G4シリーズは、次の機能も搭載しています。
- 充実した先進的アナログ・ペリフェラル(コンパレータ、オペアンプ、D/Aコンバータ)
- ハードウェア・オーバーサンプリング機能搭載のA/Dコンバータ(最大16bit分解能)
- エラー訂正コード(ECC)を備えたデュアルバンクFlashメモリ(ファームウェアのインフィールド・アップデートをサポート)
- セキュア・メモリ領域
- 高分解能タイマver.2
- 物理層(PHY)を含むUSB Type-Cインタフェース(Power Delivery対応)
- AESハードウェア暗号化エンジン
柔軟性のある相互接続マトリックスにより、ペリフェラル間の自律通信が可能となり、CPUリソースと消費電力を節約できます。
また、STM32F3シリーズと高い互換性があるため、さまざまなパフォーマンス・レベルにおいて、関連アプリケーションの効率的な設計が可能になります。

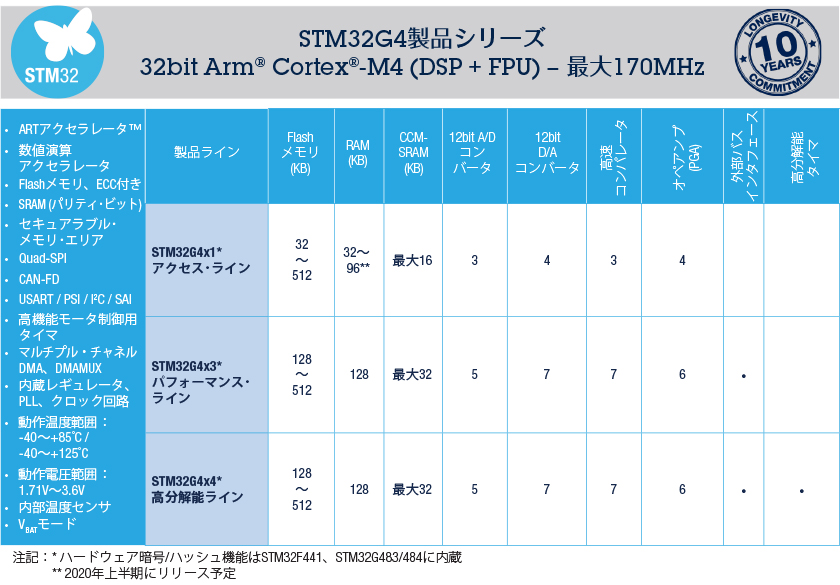

STM32G4シリーズのライン・アップは次のとおりです。
- STM32G4x1アクセス・ライン : エントリ・レベルのアナログ・ペリフェラルを搭載
- STM32G4x3パフォーマンス・ライン : 豊富なアナログ・ペリフェラルを搭載
- STM32G4x4高分解能タイマ・ライン : 高分解能タイマ(HRTIM)による複雑な波形生成機能に加え、デジタル・スイッチング電源、照明、溶接、太陽光システムやワイヤレス給電などに適したデジタル電力変換用のイベント・ハンドラを搭載
32~512 KBの内蔵Flashメモリが選択でき、幅広いパッケージ(LQPF32/48/64/80/100/128、UFBGA100、WLCSP64/81、UQFN32/48)が用意されています。
動作温度範囲は、-40~85℃、または-40~125℃です。

製品ライン
- 製品ライン
- 概要
- STM32G4x1アクセス・ライン
- エントリ・レベルのアナログ・ペリフェラルを搭載したSTM32G4x1アクセス・ライン
- STM32G4x3パフォーマンス・ライン
- 豊富なアナログ・ペリフェラルを搭載したSTM32G4x3パフォーマンス・ライン
- STM32G4x4高分解能タイマ・ライン
- 高分解能タイマ(HRTIM)を搭載したSTM32G4x4高分解能タイマ・ライン
パラメトリックサーチ
製品名 | 周波数(MHz) | CPU | FLASH(KB) | RAM(KB) | EEPROM(B) | パッケージ | ユニバーサルIO | 最小動作電圧 | 最大動作電圧 | 16bitタイマ | 32bitタイマ | モータ制御用タイマ | 低電力タイマ | 高分解能タイマ | 12bit ADC | 12bit ADCチャネル数 | 12bit DACチャネル数 | コンパレータ | アンプ | SPI | QUADSPI | I2S | I2C | U(S)ART | LP UART | FSMC | USBデバイス | SAI | TRNG | AES |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
STM32G431C6T6 | 170 | Cortex-M4 | 32 | 32 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 17 | 4 | 4 | 3 | 3 | - | 2 | 3 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G431C6U6 | 170 | Cortex-M4 | 32 | 32 | - | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 18 | 4 | 4 | 3 | 3 | - | 2 | 3 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G431C8T6 | 170 | Cortex-M4 | 64 | 32 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 17 | 4 | 4 | 3 | 3 | - | 2 | 3 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G431C8U6 | 170 | Cortex-M4 | 64 | 32 | - | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 18 | 4 | 4 | 3 | 3 | - | 2 | 3 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G431CBT6 | 170 | Cortex-M4 | 128 | 32 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 17 | 4 | 4 | 3 | 3 | - | 2 | 3 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G431CBU6 | 170 | Cortex-M4 | 128 | 32 | 0 | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 18 | 4 | 4 | 3 | 3 | - | 2 | 3 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G431K6T6 | 170 | Cortex-M4 | 32 | 32 | - | LQFP32 | 26 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 11 | 4 | 4 | 3 | 3 | - | 2 | 3 | 2 | 1 | - | 1 | 1 | 1 | - |
STM32G431K6U6 | 170 | Cortex-M4 | 32 | 32 | - | UFQFPN32 | 26 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 11 | 4 | 4 | 3 | 3 | - | 2 | 3 | 2 | 1 | - | 1 | 1 | 1 | - |
STM32G431K8T6 | 170 | Cortex-M4 | 64 | 32 | - | LQFP32 | 26 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 11 | 4 | 4 | 3 | 3 | - | 2 | 3 | 2 | 1 | - | 1 | 1 | 1 | - |
STM32G431K8U6 | 170 | Cortex-M4 | 64 | 32 | - | UFQFPN32 | 26 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 11 | 4 | 4 | 3 | 3 | - | 2 | 3 | 2 | 1 | - | 1 | 1 | 1 | - |
STM32G431KBT6 | 170 | Cortex-M4 | 128 | 32 | 0 | LQFP32 | 26 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 11 | 4 | 4 | 3 | 3 | - | 2 | 3 | 2 | 1 | - | 1 | 1 | 1 | - |
STM32G431KBU6 | 170 | Cortex-M4 | 128 | 32 | 0 | UFQFPN32 | 26 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 11 | 4 | 4 | 3 | 3 | - | 2 | 3 | 2 | 1 | - | 1 | 1 | 1 | - |
STM32G431M6T6 | 170 | Cortex-M4 | 32 | 32 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431M8T6 | 170 | Cortex-M4 | 64 | 32 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431MBT6 | 170 | Cortex-M4 | 128 | 32 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431R6T6 | 170 | Cortex-M4 | 32 | 32 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431R6Y6 | 170 | Cortex-M4 | 32 | 32 | - | WLCSP64 | 52 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431R8T6 | 170 | Cortex-M4 | 64 | 32 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431R8Y6 | 170 | Cortex-M4 | 64 | 32 | - | WLCSP64 | 52 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431RBT6 | 170 | Cortex-M4 | 128 | 32 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431RBY6 | 170 | Cortex-M4 | 128 | 32 | - | WLCSP64 | 52 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431V6H6 | 170 | Cortex-M4 | 32 | 32 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431V6T6 | 170 | Cortex-M4 | 32 | 32 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431V8H6 | 170 | Cortex-M4 | 64 | 32 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431V8T6 | 170 | Cortex-M4 | 64 | 32 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431VBH6 | 170 | Cortex-M4 | 128 | 32 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G431VBT6 | 170 | Cortex-M4 | 128 | 32 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | - |
STM32G441CBT6 | 170 | Cortex-M4 | 128 | 32 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 17 | 4 | 4 | 3 | 3 | - | 2 | 3 | 3 | 1 | - | 1 | 1 | 1 | 1 |
STM32G441CBU6 | 170 | Cortex-M4 | 128 | 32 | - | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 18 | 4 | 4 | 3 | 3 | - | 2 | 3 | 3 | 1 | - | 1 | 1 | 1 | 1 |
STM32G441KBT6 | 170 | Cortex-M4 | 128 | 32 | - | LQFP32 | 26 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 11 | 4 | 4 | 3 | 3 | - | 2 | 2 | 2 | 1 | - | 1 | 1 | 1 | 1 |
STM32G441KBU6 | 170 | Cortex-M4 | 128 | 32 | - | UFQFPN32 | 26 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 11 | 4 | 4 | 3 | 3 | - | 2 | 2 | 2 | 1 | - | 1 | 1 | 1 | 1 |
STM32G441MBT6 | 170 | Cortex-M4 | 128 | 32 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | 1 |
STM32G441RBT6 | 170 | Cortex-M4 | 128 | 32 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | 1 |
STM32G441RBY6 | 170 | Cortex-M4 | 128 | 32 | - | WLCSP64 | 52 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | 1 |
STM32G441VBH6 | 170 | Cortex-M4 | 128 | 32 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | 1 |
STM32G441VBT6 | 170 | Cortex-M4 | 128 | 32 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 1 | 2 | 1 | - | 2 | 23 | 4 | 4 | 3 | 3 | - | 2 | 3 | 4 | 1 | - | 1 | 1 | 1 | 1 |
STM32G473CBT6 | 170 | Cortex-M4 | 128 | 128 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 20 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G473CBU6 | 170 | Cortex-M4 | 128 | 128 | - | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 21 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G473CCT6 | 170 | Cortex-M4 | 256 | 128 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 20 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G473CCU6 | 170 | Cortex-M4 | 256 | 128 | - | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 21 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G473CET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 20 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G473CEU6 | 170 | Cortex-M4 | 512 | 128 | - | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 21 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G473MBT6 | 170 | Cortex-M4 | 128 | 128 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 41 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473MBY6 | 170 | Cortex-M4 | 128 | 128 | - | WLCSP81 | 67 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473MCT6 | 170 | Cortex-M4 | 256 | 128 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 41 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473MCY6 | 170 | Cortex-M4 | 256 | 128 | - | WLCSP81 | 67 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473MET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 41 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473MEY6 | 170 | Cortex-M4 | 512 | 128 | - | WLCSP81 | 67 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473QBT6 | 170 | Cortex-M4 | 128 | 128 | - | LQFP128 | 107 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473QCT6 | 170 | Cortex-M4 | 256 | 128 | - | LQFP128 | 107 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473QET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP128 | 107 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473RBT6 | 170 | Cortex-M4 | 128 | 128 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 26 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 5 | 1 | - | 1 | 1 | 1 | - |
STM32G473RCT6 | 170 | Cortex-M4 | 256 | 128 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 26 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 5 | 1 | - | 1 | 1 | 1 | - |
STM32G473RET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 26 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 5 | 1 | - | 1 | 1 | 1 | - |
STM32G473VBH6 | 170 | Cortex-M4 | 128 | 128 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473VBT6 | 170 | Cortex-M4 | 128 | 128 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473VCH6 | 170 | Cortex-M4 | 256 | 128 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473VCT6 | 170 | Cortex-M4 | 256 | 128 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473VEH6 | 170 | Cortex-M4 | 512 | 128 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G473VET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474CBT6 | 170 | Cortex-M4 | 128 | 128 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 20 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G474CBU6 | 170 | Cortex-M4 | 128 | 128 | - | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 21 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G474CCT6 | 170 | Cortex-M4 | 256 | 128 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 20 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G474CCU6 | 170 | Cortex-M4 | 256 | 128 | - | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 21 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G474CET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 20 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G474CEU6 | 170 | Cortex-M4 | 512 | 128 | - | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 21 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | - |
STM32G474MBT6 | 170 | Cortex-M4 | 128 | 128 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 41 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474MBY6 | 170 | Cortex-M4 | 128 | 128 | - | WLCSP81 | 67 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474MCT6 | 170 | Cortex-M4 | 256 | 128 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 41 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474MCY6 | 170 | Cortex-M4 | 256 | 128 | - | WLCSP81 | 67 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474MET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 41 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474MEY6 | 170 | Cortex-M4 | 512 | 128 | - | WLCSP81 | 67 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474QBT6 | 170 | Cortex-M4 | 128 | 128 | - | LQFP128 | 107 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474QCT6 | 170 | Cortex-M4 | 256 | 128 | - | LQFP128 | 107 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474QET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP128 | 107 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474RBT6 | 170 | Cortex-M4 | 128 | 128 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 26 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 5 | 1 | - | 1 | 1 | 1 | - |
STM32G474RCT6 | 170 | Cortex-M4 | 256 | 128 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 26 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 5 | 1 | - | 1 | 1 | 1 | - |
STM32G474RET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 26 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 5 | 1 | - | 1 | 1 | 1 | - |
STM32G474VBH6 | 170 | Cortex-M4 | 128 | 128 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474VBT6 | 170 | Cortex-M4 | 128 | 128 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474VCH6 | 170 | Cortex-M4 | 256 | 128 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474VCT6 | 170 | Cortex-M4 | 256 | 128 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474VEH6 | 170 | Cortex-M4 | 512 | 128 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G474VET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | - |
STM32G483CET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 20 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | 1 |
STM32G483CEU6 | 170 | Cortex-M4 | 512 | 128 | - | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 21 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | 1 |
STM32G483MET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 41 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
STM32G483MEY6 | 170 | Cortex-M4 | 512 | 128 | - | WLCSP81 | 67 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
STM32G483QET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP128 | 107 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
STM32G483RET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 26 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 5 | 1 | - | 1 | 1 | 1 | 1 |
STM32G483VEH6 | 170 | Cortex-M4 | 512 | 128 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
STM32G483VET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | - | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
STM32G484CET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP48 | 38 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 20 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | 1 |
STM32G484CEU6 | 170 | Cortex-M4 | 512 | 128 | - | UFQFPN48 | 42 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 21 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 3 | 1 | - | 1 | 1 | 1 | 1 |
STM32G484MET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP80 | 66 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 41 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
STM32G484MEY6 | 170 | Cortex-M4 | 512 | 128 | - | WLCSP81 | 67 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
STM32G484QET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP128 | 107 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
STM32G484RET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP64 | 52 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 26 | 7 | 7 | 6 | 3 | 1 | 2 | 4 | 5 | 1 | - | 1 | 1 | 1 | 1 |
STM32G484VEH6 | 170 | Cortex-M4 | 512 | 128 | - | TFBGA100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
STM32G484VET6 | 170 | Cortex-M4 | 512 | 128 | - | LQFP100 | 86 | 1.71 | 3.6 | 7 | 2 | 3 | 1 | 1 | 5 | 42 | 7 | 7 | 6 | 4 | 1 | 2 | 4 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
