STM32L4+シリーズ

性能とグラフィック機能を強化した高性能・超低消費電力マイコン

STM32L4+シリーズは、浮動小数点演算やDSP命令に対応したARM® Cortex®-M4を搭載した超低消費電力マイコンです。最大動作周波数は、120 MHzで150 DMIPS / 410 CoreMark®の性能を達成しています。また、Runモード時の消費電流はもちろん、豊富な低消費電力モードにも対応しています。
グラフィック・アプリケーション向けにCPU負荷を大幅に軽減するChrom-ARTTMグラフィックHWアクセラレータを搭載しています。さらに、大容量のSRAMを内蔵しており、外付けの画像バッファ用メモリを削減できます。また、外部メモリと高速に通信できるOcto SPIを搭載し、メモリ容量を拡張することも可能です。

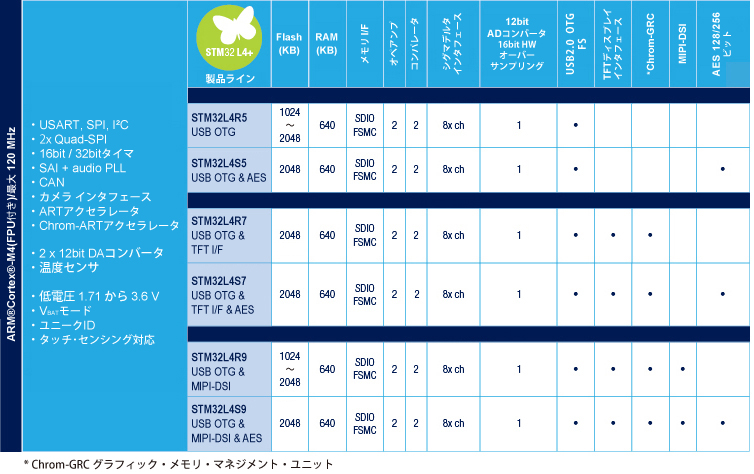

製品ライン

  • 製品ライン
  • 概要
  • STM32L4P5/Q5
  • STM32L4+シリーズでTFT-LCDインタフェース搭載・アクセスライン
  • STM32L4R7/S7
  • STM32L4+シリーズでTFT-LCDインタフェース搭載ライン
  • STM32L4R9/S9
  • STM32L4+シリーズでMIPI-DSIインタフェース搭載ライン

パラメトリックサーチ

製品名 周波数(MHz)CPUFLASH(KB)RAM(KB)パッケージユニバーサルIO最小動作電圧最大動作電圧16bitタイマ32bitタイマモータ制御用タイマ低電力タイマ12bit ADC12bit ADCチャネル数12bit DACチャネル数コンパレータアンプSPIQUADSPII2C高速I2CU(S)ARTLP UARTCANSDIOFSMCUSB OTG FSTFT LCDDSI HOSTSAIDFSDMDCMITRNGAESSHAHMAC
STM32L4P5AEI6 120Arm Cortex-M4512320UFBGA1691361.713.6922221622232443+2112111-2111-11
STM32L4P5AGI6 120Arm Cortex-M41024320UFBGA1691361.713.6922221622232443+2112111-2111-11
STM32L4P5CET6 120Arm Cortex-M4512320LQFP48381.713.6922221022232443+2112-11-2111-11
STM32L4P5CEU6 120Arm Cortex-M4512320UFQFPN48381.713.6922221022232443+2112-11-2111-11
STM32L4P5CGT6 120Arm Cortex-M41024320LQFP48381.713.6922221022232443+2112-11-2111-11
STM32L4P5CGU6 120Arm Cortex-M41024320UFQFPN48381.713.6922221022232443+2112-11-2111-11
STM32L4P5QEI6 120Arm Cortex-M4512320UFBGA1321101.713.6922221622232443+2112111-2111-11
STM32L4P5QGI6 120Arm Cortex-M41024320UFBGA1321101.713.6922221622232443+2112111-2111-11
STM32L4P5RET6 120Arm Cortex-M4512320LQFP64521.713.6922221622232443+2112-11-2111-11
STM32L4P5RGT6 120Arm Cortex-M41024320LQFP64521.713.6922221622232443+2112-11-2111-11
STM32L4P5VET6 120Arm Cortex-M4512320LQFP100831.713.6922221622232443+2112111-2111-11
STM32L4P5VEY6 120Arm Cortex-M4512320WLCSP100831.713.6922221622232443+2112111-2111-11
STM32L4P5VGT6 120Arm Cortex-M41024320LQFP100831.713.6922221622232443+2112111-2111-11
STM32L4P5VGY6 120Arm Cortex-M41024320WLCSP100831.713.6922221622232443+2112111-2111-11
STM32L4P5ZET6 120Arm Cortex-M4512320LQFP1441151.713.6922221622232443+2112111-2111-11
STM32L4P5ZGT6 120Arm Cortex-M41024320LQFP1441151.713.6922221622232443+2112111-2111-11
STM32L4Q5AGI6 120Arm Cortex-M41024320UFBGA1691361.713.6922221622232443+2112111-2111111
STM32L4Q5CGT6 120Arm Cortex-M41024320LQFP48381.713.6922221622232443+2112111-2111111
STM32L4Q5CGU6 120Arm Cortex-M41024320UFQFPN48381.713.6922221622232443+2112111-2111111
STM32L4Q5QGI6 120Arm Cortex-M41024320UFBGA1321101.713.6922221622232443+2112111-2111111
STM32L4Q5RGT6 120Arm Cortex-M41024320LQFP64521.713.6922221622232443+2112111-2111111
STM32L4Q5VGT6 120Arm Cortex-M41024320LQFP100831.713.6922221622232443+2112111-2111111
STM32L4Q5VGY6 120Arm Cortex-M41024320WLCSP100831.713.6922221622232443+2112111-2111111
STM32L4Q5ZGT6 120Arm Cortex-M41024320LQFP1441151.713.6922221622232443+2112111-2111111
STM32L4R5AGI6 120ARM Cortex-M41024640UFBGA1691401.713.6922211622234443+211111--2111---
STM32L4R5AII6 120ARM Cortex-M42048640UFBGA1691401.713.6922211622234443+211111--2111---
STM32L4R5QGI6 120ARM Cortex-M41024640UFBGA1321101.713.6922211622234443+211111--2111---
STM32L4R5QII6 120ARM Cortex-M42048640UFBGA1321101.713.6922211622234443+211111--2111---
STM32L4R5VGT6 120ARM Cortex-M41024640LQFP100831.713.6922211622234443+211111--2111---
STM32L4R5VIT6 120ARM Cortex-M42048640LQFP100831.713.6922211622234443+211111--2111---
STM32L4R5ZGT6 120ARM Cortex-M41024640LQFP1441151.713.6922211622234443+211111--2111---
STM32L4R5ZGY6 120ARM Cortex-M41024640WLCSP1441151.713.6922211622234443+211111--2111---
STM32L4R5ZIT6 120ARM Cortex-M42048640LQFP1441151.713.6922211622234443+211111--2111---
STM32L4R5ZIY6 120ARM Cortex-M42048640WLCSP1441151.713.6922211622234443+211111--2111---
STM32L4R7AII6 120ARM Cortex-M42048640UFBGA1691401.713.6922211622234443+2111111-2111---
STM32L4R7VIT6 120ARM Cortex-M42048640LQFP100831.713.6922211622234443+2111111-2111---
STM32L4R7ZIT6 120ARM Cortex-M42048640LQFP1441151.713.6922211622234443+2111111-2111---
STM32L4R9AGI6 120ARM Cortex-M41024640UFBGA1691311.713.6922211422234443+211111112111---
STM32L4R9AII6 120ARM Cortex-M42048640UFBGA1691311.713.6922211422234443+211111112111---
STM32L4R9VGT6 120ARM Cortex-M41024640LQFP100771.713.6922211422234443+211111112111---
STM32L4R9VIT6 120ARM Cortex-M42048640LQFP100771.713.6922211422234443+211111112111---
STM32L4R9ZGJ6 120ARM Cortex-M41024640UFBGA1441121.713.6922211622234443+211111112111---
STM32L4R9ZGT6 120ARM Cortex-M41024640LQFP1441121.713.6922211622234443+211111112111---
STM32L4R9ZGY6 120ARM Cortex-M41024640WLCSP1441121.713.6922211622234443+211111112111---
STM32L4R9ZIJ6 120ARM Cortex-M42048640UFBGA1441121.713.6922211622234443+211111112111---
STM32L4R9ZIT6 120ARM Cortex-M42048640LQFP1441121.713.6922211622234443+211111112111---
STM32L4R9ZIY6 120ARM Cortex-M42048640WLCSP1441121.713.6922211622234443+211111112111---
STM32L4S5AII6 120ARM Cortex-M42048640UFBGA1691401.713.6922211622234443+211111--2111111
STM32L4S5QII6 120ARM Cortex-M42048640UFBGA1321101.713.6922211622234443+211111--2111111
STM32L4S5VIT6 120ARM Cortex-M42048640LQFP100831.713.6922211622234443+211111--2111111
STM32L4S5ZIT6 120ARM Cortex-M42048640LQFP1441151.713.6922211622234443+211111--2111111
STM32L4S5ZIY6 120ARM Cortex-M42048640WLCSP1441151.713.6922211622234443+211111--2111111
STM32L4S7AII6 120ARM Cortex-M42048640UFBGA1691401.713.6922211622234443+2111111-2111111
STM32L4S7VIT6 120ARM Cortex-M42048640LQFP100831.713.6922211622234443+2111111-2111111
STM32L4S7ZIT6 120ARM Cortex-M42048640LQFP1441151.713.6922211622234443+2111111-2111111
STM32L4S9AII6 120ARM Cortex-M42048640UFBGA1691311.713.6922211422234443+211111112111111
STM32L4S9VIT6 120ARM Cortex-M42048640LQFP100771.713.6922211422234443+211111112111111
STM32L4S9ZIJ6 120ARM Cortex-M42048640UFBGA1441121.713.6922211622234443+211111112111111
STM32L4S9ZIT6 120ARM Cortex-M42048640LQFP1441121.713.6922211622234443+211111112111111
STM32L4S9ZIY6 120ARM Cortex-M42048640WLCSP1441121.713.6922211622234443+211111112111111
