STM32H5シリーズ

この製品を購入する

ハイパフォーマンス
高性能で充実した機能と豊富なコネクティビティを持つマイコン

高性能･大容量メモリと豊富な周辺機能、およびスケーラブルなセキュリティ･サービスを統合した高コスト効率のマイコン

高い性能とセキュリティを提供するソリューション

STM32H5シリーズは、最大250MHzで動作する32bit Arm^® Cortex^®-M33コアをベースとしています。性能とセキュリティの最適な組合せを手頃な価格で実現できます。

最大4MBのデュアルバンクFlashメモリ、最大640KBのSRAM、および充実したペリフェラルを内蔵するSTM32H5シリーズは、設計自由度の向上に貢献します。

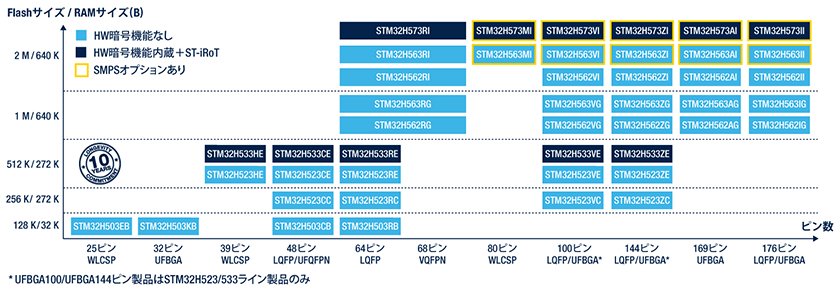

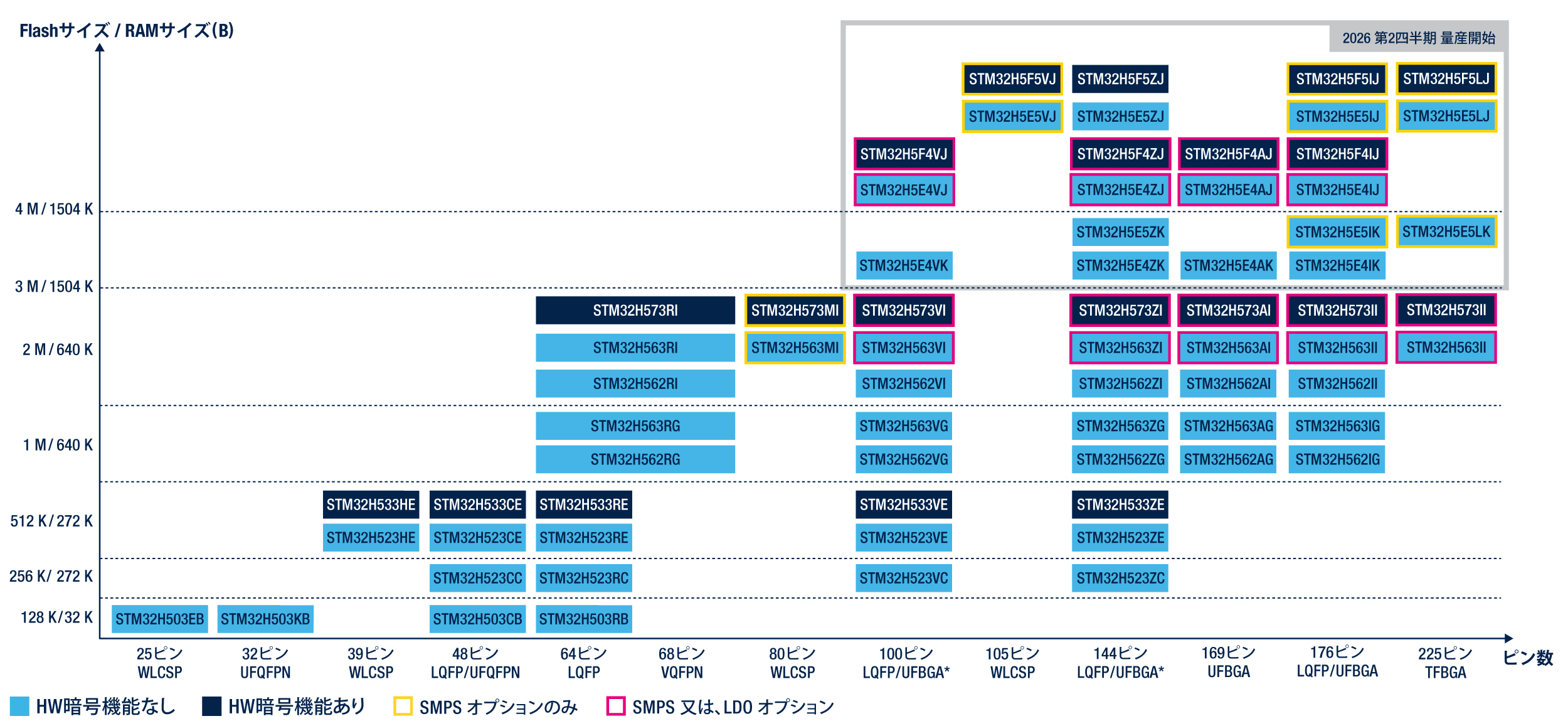

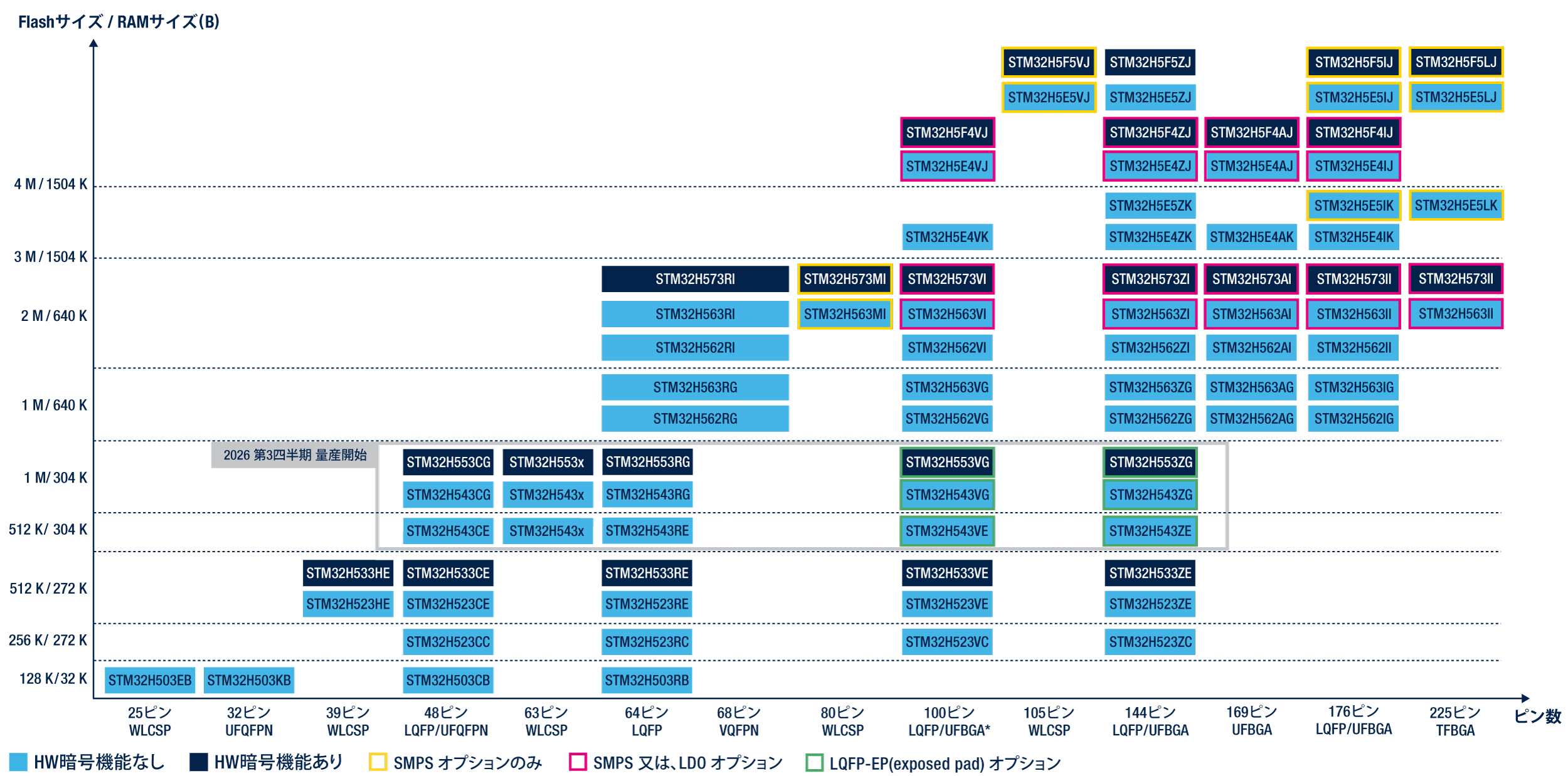

STM32H5は、25ピン～176ピンまでの幅広いパッケージ･オプションを用意しています。最高125℃の周囲動作温度に対応可能で、過酷な環境にも適しています。

STM32H5は、IoTデバイスのセキュリティ要件を含め、あらゆるニーズに対応可能な高い拡張性を備えたセキュリティを提供します。開発者は、非常に重要なセキュリティ･サービスから、製品のライフサイクル全体を通してSTによって保守される認証済みビルディング･ブロックに至るまで、幅広い選択肢からから何を採用するかを選べます。このマイコン･シリーズにより、設計上の選択がより柔軟になります。

製品ライン	デュアルバンク Flash（KB）	RAM（KB）	メモリ	USB	12bit ADC	FDCAN	Ethernet	スイッチング電源	AES/SAES PKA OTFDEC HUK ST-iROT	CCB
STM32H5F5	4096	1536	2xSDMMC FMC 2xOctoSPI	HS PHY/FS/UCPD	3	3	あり	SMPSまたは LDO	あり	あり
STM32H5F4	4096	1536	2xSDMMC FMC 2xOctoSPI	FS/UCPD	3	3	あり	SMPS LDO	あり	あり
STM32H5E5	3072～4096	1536	2xSDMMC FMC 2xOctoSPI	HS PHY/FS/UCPD	3	3	あり	SMPSまたは LDO
STM32H5E4	3072～4096	1536	2xSDMMC FMC 2xOctoSPI	FS/UCPD	3	3	あり	SMPSまたは LDO
STM32H573	2048	640	2x SDMMC FMC OctoSPI	FS/UCPD	2	2	あり	SMPS LDO	あり
STM32H563	1024～2048	640	2x SDMMC FMC OctoSPI	FS/UCPD	2	2	あり	SMPS LDO
STM32H562	1024～2048	640	SDMMC FMC OctoSPI	FS/UCPD	2	1		LDO
STM32H553	1024	304	1x SDMMC FMC 1x OctoSPI	FS/UCPD	3	2	あり	LDO	あり	あり
STM32H543	512～1024	304	1x SDMMC FMC 1x OctoSPI	FS/UCPD	3	2	あり	LDO
STM32H533	512	272	SDMMC FMC OctoSPI	FS/UCPD	2	2		LDO	あり
STM32H523	256～512	272	SDMMC FMC OctoSPI	FS/UCPD	2	2		LDO
STM32H503	128	32		FS	1	1		LDO

STM32マイコン製品は
最低10年間の供給を
保証しています。

製品ライン

製品ライン
概要

STM32H543/553
STM32H5シリーズのアナログ機能を強化し、プログラマブル･ロジック･アレイを搭載した高性能な多用途向けライン

STM32H5E4/5F4ライン
Chrom-ART2アクセラレータによる高度なグラフィック機能と、大容量4MB Flashメモリを統合した高性能マイコン

STM32H5E5/5F5ライン
高度なグラフィック機能に加え、セキュア・マネージャによる最高水準のセキュリティを統合した高性能マイコン

STM32H523/533
STM32H5シリーズの高性能かつ高コスト効率を実現した基本ライン

STM32H562
STM32H5シリーズの高性能･豊富な周辺機能を搭載した基本ライン

STM32H563/573
STM32H5シリーズの高性能･豊富な周辺機能を搭載した125℃対応ライン

STM32H503
STM32H5シリーズの高コスト効率を実現した小型サイズ･少ピン･パッケージ･ライン

パラメトリックサーチ

製品名	周波数（MHz）	CPU	FLASH（KB）	RAM（KB）	パッケージ	ユニバーサルIO	最小動作電圧	最大動作電圧	16bitタイマ	32bitタイマ	モータ制御用タイマ	低電力タイマ	12bit ADC	12bit ADCチャネル数	12bit DACチャネル数	コンパレータ	アンプ	SPI	QUADSPI	I2S	I2C	高速I2C	U(S)ART	LP UART	CAN	SDIO	FSMC	FMC	USB OTG FS	USB OTG HS	イーサネット	TFT LCD	SAI	DCMI	TRNG	AES	SHA	HMAC
	250	Arm Cortex-M33	12825651210242046204830724096	322723066401536	LQFP100LQFP100-EPLQFP144LQFP144-EPLQFP176LQFP48LQFP64TFBGA225UFBGA100UFBGA144UFBGA169UFBGA176UFBGA176+25UFQFPN32UFQFPN48VFQFPN68WLCSP105WLCSP25 WLCSP39WLCSP63WLCSP80	19242635474953577880108110111112113132134136139140176	1.71	3.6	36810	12	12	26	123	1013141618192024262830	12	-12	-1	3456	-1	23	234	234	3456781012	1	123	-12	-1	-1	1	-1	-1	-1	-2	-1	1	-1	1	1

STM32H503CBT6	250	Arm Cortex-M33	128	32	LQFP48	35	1.71	3.6	3	1	1	2	1	10	2	1	1	3	-	3	2	2	3	1	1	-	-	-	1	-	-	-	-	-	1	-	1	1
STM32H503CBU6	250	Arm Cortex-M33	128	32	UFQFPN48	35	1.71	3.6	3	1	1	2	1	10	2	1	1	3	-	3	2	2	3	1	1	-	-	-	1	-	-	-	-	-	1	-	1	1
STM32H503EBY6	250	Arm Cortex-M33	128	32	WLCSP25	19	1.71	3.6	3	1	1	2	1	10	1	1	1	3	-	3	2	2	3	1	1	-	-	-	1	-	-	-	-	-	1	-	1	1
STM32H503KBU6	250	Arm Cortex-M33	128	32	UFQFPN32	24	1.71	3.6	3	1	1	2	1	10	2	1	1	3	-	3	2	2	3	1	1	-	-	-	1	-	-	-	-	-	1	-	1	1
STM32H503RBT6	250	Arm Cortex-M33	128	32	LQFP64	49	1.71	3.6	3	1	1	2	1	10	2	1	1	3	-	3	2	2	3	1	1	-	-	-	1	-	-	-	-	-	1	-	1	1
STM32H523CCT6	250	Arm Cortex-M33	256	272	LQFP48	35	1.71	3.6	6	2	1	2	2	10	2	-	-	4	-	3	3	3	5	1	2	-	-	-	1	-	-	-	-	-	1	-	1	1
STM32H523CCU6	250	Arm Cortex-M33	256	272	UFQFPN48	35	1.71	3.6	6	2	1	2	2	10	2	-	-	4	-	3	3	3	5	1	2	-	-	-	1	-	-	-	-	-	1	-	1	1
STM32H523CET6	250	Arm Cortex-M33	512	272	LQFP48	35	1.71	3.6	6	2	1	2	2	10	2	-	-	4	-	3	3	3	5	1	2	-	-	-	1	-	-	-	-	-	1	-	1	1
STM32H523CEU6	250	Arm Cortex-M33	512	272	UFQFPN48	35	1.71	3.6	6	2	1	2	2	10	2	-	-	4	-	3	3	3	5	1	2	-	-	-	1	-	-	-	-	-	1	-	1	1
STM32H523HEY6	250	Arm Cortex-M33	512	272	WLCSP39	26	1.71	3.6	6	2	1	2	2	10	2	-	-	3	-	2	2	2	4	1	2	-	-	-	1	-	-	-	-	-	1	-	1	1
STM32H523RCT6	250	Arm Cortex-M33	256	272	LQFP64	49	1.71	3.6	6	2	1	2	2	16	2	-	-	4	-	3	3	3	6	1	2	1	-	-	1	-	-	-	-	1	1	-	1	1
STM32H523RET6	250	Arm Cortex-M33	512	272	LQFP64	49	1.71	3.6	6	2	1	2	2	16	2	-	-	4	-	3	3	3	6	1	2	1	-	-	1	-	-	-	-	1	1	-	1	1
STM32H523VCI6	250	Arm Cortex-M33	256	272	UFBGA100	80	1.71	3.6	6	2	1	2	2	16	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	-	1	1
STM32H523VCT6	250	Arm Cortex-M33	256	272	LQFP100	80	1.71	3.6	6	2	1	2	2	16	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	-	1	1
STM32H523VEI6	250	Arm Cortex-M33	512	272	UFBGA100	80	1.71	3.6	6	2	1	2	2	16	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	-	1	1
STM32H523VET6	250	Arm Cortex-M33	512	272	LQFP100	80	1.71	3.6	6	2	1	2	2	16	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	-	1	1
STM32H523ZCJ6	250	Arm Cortex-M33	256	272	UFBGA144	112	1.71	3.6	6	2	1	2	2	20	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	-	1	1
STM32H523ZCT6	250	Arm Cortex-M33	256	272	LQFP144	112	1.71	3.6	6	2	1	2	2	20	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	-	1	1
STM32H523ZEJ6	250	Arm Cortex-M33	512	272	UFBGA144	112	1.71	3.6	6	2	1	2	2	20	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	-	1	1
STM32H523ZET6	250	Arm Cortex-M33	512	272	LQFP144	112	1.71	3.6	6	2	1	2	2	20	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	-	1	1
STM32H533CET6	250	Arm Cortex-M33	512	272	LQFP48	35	1.71	3.6	6	2	1	2	2	10	2	-	-	4	-	3	3	3	5	1	2	-	-	-	1	-	-	-	-	-	1	1	1	1
STM32H533CEU6	250	Arm Cortex-M33	512	272	UFQFPN48	35	1.71	3.6	6	2	1	2	2	10	2	-	-	4	-	3	3	3	5	1	2	-	-	-	1	-	-	-	-	-	1	1	1	1
STM32H533HEY6	250	Arm Cortex-M33	512	272	WLCSP39	26	1.71	3.6	6	2	1	2	2	10	2	-	-	3	-	2	2	2	4	1	2	-	-	-	1	-	-	-	-	-	1	1	1	1
STM32H533RET6	250	Arm Cortex-M33	512	272	LQFP64	49	1.71	3.6	6	2	1	2	2	16	2	-	-	4	-	3	3	3	6	1	2	1	-	-	1	-	-	-	-	1	1	1	1	1
STM32H533VEI6	250	Arm Cortex-M33	512	272	UFBGA100	80	1.71	3.6	6	2	1	2	2	16	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	1	1	1
STM32H533VET6	250	Arm Cortex-M33	512	272	LQFP100	80	1.71	3.6	6	2	1	2	2	16	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	1	1	1
STM32H533ZEJ6	250	Arm Cortex-M33	512	272	UFBGA144	112	1.71	3.6	6	2	1	2	2	20	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	1	1	1
STM32H533ZET6	250	Arm Cortex-M33	512	272	LQFP144	112	1.71	3.6	6	2	1	2	2	20	2	-	-	4	-	3	3	3	6	1	2	1	-	1	1	-	-	-	-	1	1	1	1	1
STM32H543CET6	250	Arm Cortex-M33	512	306	LQFP48	35	1.71	3.6	8	2	2	2	3	13	2	2	-	4	-	3	2	2	7	1	2	1	-	-	1	-	-	-	-	-	1	-	1	1
STM32H543CEU6	250	Arm Cortex-M33	512	306	UFQFPN48	35	1.71	3.6	8	2	2	2	3	13	2	2	-	4	-	3	2	2	7	1	2	1	-	-	1	-	-	-	-	-	1	-	1	1
STM32H543CGT6	250	Arm Cortex-M33	1024	306	LQFP48	35	1.71	3.6	8	2	2	2	3	13	2	2	-	4	-	3	2	2	7	1	2	1	-	-	1	-	-	-	-	-	1	-	1	1
STM32H543CGU6	250	Arm Cortex-M33	1024	306	UFQFPN48	35	1.71	3.6	8	2	2	2	3	13	2	2	-	4	-	3	2	2	7	1	2	1	-	-	1	-	-	-	-	-	1	-	1	1
STM32H543RET6	250	Arm Cortex-M33	512	306	LQFP64	49	1.71	3.6	8	2	2	2	3	19	2	2	-	4	-	3	2	2	7	1	2	1	-	-	1	-	1	-	-	-	1	-	1	1
STM32H543RGT6	250	Arm Cortex-M33	1024	306	LQFP64	49	1.71	3.6	8	2	2	2	3	19	2	2	-	4	-	3	2	2	7	1	2	1	-	-	1	-	1	-	-	-	1	-	1	1
STM32H543UGY6TR	250	Arm Cortex-M33	1024	306	WLCSP63	47	1.71	3.6	8	2	2	2	3	19	2	2	-	4	-	3	2	2	7	1	2	1	-	-	1	-	1	-	-	-	1	-	1	1
STM32H543VEI6	250	Arm Cortex-M33	512	306	UFBGA100	80	1.71	3.6	8	2	2	2	3	26	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H543VET6	250	Arm Cortex-M33	512	306	LQFP100	80	1.71	3.6	8	2	2	2	3	26	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H543VEZ3	250	Arm Cortex-M33	512	306	LQFP100-EP	80	1.71	3.6	8	2	2	2	3	26	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H543VGI6	250	Arm Cortex-M33	1024	306	UFBGA100	80	1.71	3.6	8	2	2	2	3	26	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H543VGT6	250	Arm Cortex-M33	1024	306	LQFP100	80	1.71	3.6	8	2	2	2	3	26	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H543VGZ3	250	Arm Cortex-M33	1024	306	LQFP100-EP	80	1.71	3.6	8	2	2	2	3	26	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H543ZEJ6	250	Arm Cortex-M33	512	306	UFBGA144	112	1.71	3.6	8	2	2	2	3	30	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H543ZET6	250	Arm Cortex-M33	512	306	LQFP144	112	1.71	3.6	8	2	2	2	3	30	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H543ZEZ3	250	Arm Cortex-M33	512	306	LQFP144-EP	112	1.71	3.6	8	2	2	2	3	30	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H543ZGJ6	250	Arm Cortex-M33	1024	306	UFBGA144	112	1.71	3.6	8	2	2	2	3	30	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H543ZGT6	250	Arm Cortex-M33	1024	306	LQFP144	112	1.71	3.6	8	2	2	2	3	30	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H543ZGZ3	250	Arm Cortex-M33	1024	306	LQFP144-EP	112	1.71	3.6	8	2	2	2	3	30	2	2	-	4	-	3	3	3	8	1	2	1	-	1	1	-	1	-	-	-	1	-	1	1
STM32H553CGT6	250	Arm Cortex-M33	1024	306	LQFP48	35	1.71	3.6	8	2	2	2	3	13	2	2	-	4	-	3	2	2	7	1	2	1	-	-	1	-	-	-	-	-	1	1	1	1
STM32H553CGU6	250	Arm Cortex-M33	1024	306	UFQFPN48	35	1.71	3.6	8	2	2	2	3	13	2	2	-	4	-	3	2	2	7	1	2	1	-	-	1	-	-	-	-	-	1	1	1	1
STM32H553RGT6	250	Arm Cortex-M33	1024	306	LQFP64	49	1.71	3.6	8	2	2	2	3	19	2	2	-	4	-	3	2	2	7	1	2	1	-	-	1	-	1	-	-	-	1	1	1	1
STM32H553UGY6TR	250	Arm Cortex-M33	1024	306	WLCSP63	47	1.71	3.6	8	2	2	2	3	19	2	2	-	4	-	3	2	2	7	1	2	1	-	-	1	-	1	-	-	-	1	1	1	1
STM32H553VGI6	250	Arm Cortex-M33	1024	306	UFBGA100	80	1.71	3.6	8	2	2	2	3	26	2	2	-	4	1	3	3	3	8	1	2	1	1	1	1	-	1	-	-	-	1	1	1	1
STM32H553VGT6	250	Arm Cortex-M33	1024	306	LQFP100	80	1.71	3.6	8	2	2	2	3	26	2	2	-	4	1	3	3	3	8	1	2	1	1	1	1	-	1	-	-	-	1	1	1	1
STM32H553VGZ3	250	Arm Cortex-M33	1024	306	LQFP100-EP	80	1.71	3.6	8	2	2	2	3	26	2	2	-	4	1	3	3	3	8	1	2	1	1	1	1	-	1	-	-	-	1	1	1	1
STM32H553ZGJ6	250	Arm Cortex-M33	1024	306	UFBGA144	112	1.71	3.6	8	2	2	2	3	30	2	2	-	4	1	3	3	3	8	1	2	1	1	1	1	-	1	-	-	-	1	1	1	1
STM32H553ZGT6	250	Arm Cortex-M33	1024	306	LQFP144	112	1.71	3.6	8	2	2	2	3	30	2	2	-	4	1	3	3	3	8	1	2	1	1	1	1	-	1	-	-	-	1	1	1	1
STM32H553ZGZ3	250	Arm Cortex-M33	1024	306	LQFP144-EP	112	1.71	3.6	8	2	2	2	3	30	2	2	-	4	1	3	3	3	8	1	2	1	1	1	1	-	1	-	-	-	1	1	1	1
STM32H562AGI6	250	Arm Cortex-M33	1024	640	UFBGA169	136	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	1	1	-	1	1	-	-	-	2	1	1	-	1	1
STM32H562AII6	250	Arm Cortex-M33	2048	640	UFBGA169	136	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	1	1	-	1	1	-	-	-	2	1	1	-	1	1
STM32H562IGK6	250	Arm Cortex-M33	1024	640	UFBGA176	140	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	1	1	-	1	1	-	-	-	2	1	1	-	1	1
STM32H562IGT6	250	Arm Cortex-M33	1024	640	LQFP176	140	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	1	1	-	1	1	-	-	-	2	1	1	-	1	1
STM32H562IIK6	250	Arm Cortex-M33	2048	640	UFBGA176	140	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	1	1	-	1	1	-	-	-	2	1	1	-	1	1
STM32H562IIT6	250	Arm Cortex-M33	2048	640	LQFP176	140	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	1	1	-	1	1	-	-	-	2	1	1	-	1	1
STM32H562RGT6	250	Arm Cortex-M33	1024	640	LQFP64	53	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	1	1	-	-	1	-	-	-	2	1	1	-	1	1
STM32H562RGV6	250	Arm Cortex-M33	1024	640	VFQFPN68	53	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	1	1	-	-	1	-	-	-	2	1	1	-	1	1
STM32H562RIT6	250	Arm Cortex-M33	2048	640	LQFP64	53	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	1	1	-	-	1	-	-	-	2	1	1	-	1	1
STM32H562RIV6	250	Arm Cortex-M33	2048	640	VFQFPN68	53	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	1	1	-	-	1	-	-	-	2	1	1	-	1	1
STM32H562VGT6	250	Arm Cortex-M33	1024	640	LQFP100	80	1.71	3.6	10	2	2	6	2	16	2	-	-	5	-	3	4	4	12	1	1	1	-	1	1	-	-	-	2	1	1	-	1	1
STM32H562VIT6	250	Arm Cortex-M33	2048	640	LQFP100	80	1.71	3.6	10	2	2	6	2	16	2	-	-	5	-	3	4	4	12	1	1	1	-	1	1	-	-	-	2	1	1	-	1	1
STM32H562ZGT6	250	Arm Cortex-M33	1024	640	LQFP144	112	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	1	1	-	1	1	-	-	-	2	1	1	-	1	1
STM32H562ZIT6	250	Arm Cortex-M33	2048	640	LQFP144	112	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	1	1	-	1	1	-	-	-	2	1	1	-	1	1
STM32H563AGI6	250	Arm Cortex-M33	1024	640	UFBGA169	136	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563AII3Q	250	Arm Cortex-M33	2048	640	UFBGA169	134	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563AII6	250	Arm Cortex-M33	2048	640	UFBGA169	136	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563IGK6	250	Arm Cortex-M33	1024	640	UFBGA176	140	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563IGT6	250	Arm Cortex-M33	1024	640	LQFP176	140	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563IIK3Q	250	Arm Cortex-M33	2048	640	UFBGA176	139	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563IIK6	250	Arm Cortex-M33	2048	640	UFBGA176	140	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563IIT3Q	250	Arm Cortex-M33	2048	640	LQFP176	139	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563IIT6	250	Arm Cortex-M33	2048	640	LQFP176	140	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563MIY3Q	250	Arm Cortex-M33	2048	640	WLCSP80	57	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	2	1	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563RGT6	250	Arm Cortex-M33	1024	640	LQFP64	53	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	2	1	-	-	1	-	1	-	2	1	1	-	1	1
STM32H563RGV6	250	Arm Cortex-M33	1024	640	VFQFPN68	53	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	2	1	-	-	1	-	1	-	2	1	1	-	1	1
STM32H563RIT6	250	Arm Cortex-M33	2048	640	LQFP64	53	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	2	1	-	-	1	-	1	-	2	1	1	-	1	1
STM32H563RIV6	250	Arm Cortex-M33	2048	640	VFQFPN68	53	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	2	1	-	-	1	-	1	-	2	1	1	-	1	1
STM32H563VGT6	250	Arm Cortex-M33	1024	640	LQFP100	80	1.71	3.6	10	2	2	6	2	16	2	-	-	5	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563VIT3Q	250	Arm Cortex-M33	2048	640	LQFP100	78	1.71	3.6	10	2	2	6	2	14	2	-	-	5	-	3	4	4	12	1	2	2	-	1	1	-	-	-	2	1	1	-	1	1
STM32H563VIT6	250	Arm Cortex-M33	2048	640	LQFP100	80	1.71	3.6	10	2	2	6	2	16	2	-	-	5	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563ZGT6	250	Arm Cortex-M33	1024	640	LQFP144	112	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H563ZIT3Q	250	Arm Cortex-M33	2048	640	LQFP144	110	1.71	3.6	10	2	2	6	2	18	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	-	-	2	1	1	-	1	1
STM32H563ZIT6	250	Arm Cortex-M33	2048	640	LQFP144	112	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	-	1	1
STM32H573AII3Q	250	Arm Cortex-M33	2046	640	UFBGA169	134	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	1	1	1
STM32H573AII6	250	Arm Cortex-M33	2046	640	UFBGA169	136	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	1	1	1
STM32H573IIK3Q	250	Arm Cortex-M33	2046	640	UFBGA176	139	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	1	1	1
STM32H573IIK6	250	Arm Cortex-M33	2046	640	UFBGA176	139	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	1	1	1
STM32H573IIT3Q	250	Arm Cortex-M33	2046	640	LQFP176	140	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	1	1	1
STM32H573IIT6	250	Arm Cortex-M33	2046	640	LQFP176	140	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	1	1	1
STM32H573MIY3Q	250	Arm Cortex-M33	2046	640	WLCSP80	57	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	2	1	-	1	1	-	1	-	2	1	1	1	1	1
STM32H573RIT6	250	Arm Cortex-M33	2046	640	LQFP64	53	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	2	1	-	-	1	-	1	-	2	1	1	1	1	1
STM32H573RIV6	250	Arm Cortex-M33	2046	640	VFQFPN68	53	1.71	3.6	10	2	2	6	2	16	2	-	-	4	-	3	4	4	10	1	2	1	-	-	1	-	1	-	2	1	1	1	1	1
STM32H573VIT3Q	250	Arm Cortex-M33	2046	640	LQFP100	78	1.71	3.6	10	2	2	6	2	14	2	-	-	5	-	3	4	4	12	1	2	2	-	1	1	-	-	-	2	1	1	1	1	1
STM32H573VIT6	250	Arm Cortex-M33	2046	640	LQFP100	80	1.71	3.6	10	2	2	6	2	16	2	-	-	5	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	1	1	1
STM32H573ZIT3Q	250	Arm Cortex-M33	2046	640	LQFP144	110	1.71	3.6	10	2	2	6	2	18	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	-	-	2	1	1	1	1	1
STM32H573ZIT6	250	Arm Cortex-M33	2046	640	LQFP144	112	1.71	3.6	10	2	2	6	2	20	2	-	-	6	-	3	4	4	12	1	2	2	-	1	1	-	1	-	2	1	1	1	1	1
STM32H5E4AJI6	250	Arm Cortex-M33	4096	1536	UFBGA169	136	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4AJI7Q	250	Arm Cortex-M33	4096	1536	UFBGA169	134	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4AKI6	250	Arm Cortex-M33	3072	1536	UFBGA169	136	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4AKI7Q	250	Arm Cortex-M33	3072	1536	UFBGA169	134	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4IJK6	250	Arm Cortex-M33	4096	1536	UFBGA176+25	140	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	-	1	2	1	1	-	1	1
STM32H5E4IJK7Q	250	Arm Cortex-M33	4096	1536	UFBGA176+25	139	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4IJT6	250	Arm Cortex-M33	4096	1536	UFBGA169	134	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4IJT6Q	250	Arm Cortex-M33	4096	1536	LQFP176	136	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4IKK6	250	Arm Cortex-M33	3072	1536	UFBGA176+25	140	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4IKK7Q	250	Arm Cortex-M33	3072	1536	UFBGA176+25	139	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4IKT6	250	Arm Cortex-M33	3072	1536	LQFP176	140	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4IKT7Q	250	Arm Cortex-M33	3072	1536	LQFP176	136	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4VJT6	250	Arm Cortex-M33	4096	1536	LQFP100	80	1.71	3.6	10	2	2	6	3	26	2	2	1	5	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4VJT7Q	250	Arm Cortex-M33	4096	1536	LQFP100	78	1.71	3.6	10	2	2	6	3	24	2	2	1	5	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4VKT6	250	Arm Cortex-M33	3072	1536	LQFP100	80	1.71	3.6	10	2	2	6	3	26	2	2	1	5	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4VKT7Q	250	Arm Cortex-M33	3072	1536	LQFP100	78	1.71	3.6	10	2	2	6	3	24	2	2	1	5	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4ZJJ6	250	Arm Cortex-M33	4096	1536	UFBGA144	113	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4ZJJ7Q	250	Arm Cortex-M33	4096	1536	UFBGA144	111	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4ZJT6	250	Arm Cortex-M33	4096	1536	LQFP144	112	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4ZJT7Q	250	Arm Cortex-M33	4096	1536	LQFP144	110	1.71	3.6	10	2	2	6	3	28	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4ZKJ6	250	Arm Cortex-M33	3072	1536	UFBGA144	113	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4ZKJ7Q	250	Arm Cortex-M33	3072	1536	UFBGA144	111	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4ZKT6	250	Arm Cortex-M33	3072	1536	LQFP144	112	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E4ZKT7Q	250	Arm Cortex-M33	3072	1536	LQFP144	110	1.71	3.6	10	2	2	6	3	28	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	-	1	1
STM32H5E5IJK7Q	250	Arm Cortex-M33	4096	1536	UFBGA176+25	139	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	-	1	1
STM32H5E5IJT7Q	250	Arm Cortex-M33	4096	1536	LQFP176	132	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	-	1	1
STM32H5E5IKK7Q	250	Arm Cortex-M33	3072	1536	UFBGA176+25	139	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	-	1	1
STM32H5E5IKT7Q	250	Arm Cortex-M33	3072	1536	LQFP176	132	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	-	1	1
STM32H5E5LJH7Q	250	Arm Cortex-M33	4096	1536	TFBGA225	176	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	-	1	1
STM32H5E5LKH7Q	250	Arm Cortex-M33	3072	1536	TFBGA225	176	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	-	1	1
STM32H5E5VJY7Q	250	Arm Cortex-M33	4096	1536	WLCSP105	78	1.71	3.6	10	2	2	6	3	24	2	2	1	5	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	-	1	1
STM32H5E5VKY7Q	250	Arm Cortex-M33	3072	1536	WLCSP105	78	1.71	3.6	10	2	2	6	3	24	2	2	1	5	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	-	1	1
STM32H5E5ZJT6	250	Arm Cortex-M33	4096	1536	LQFP144	108	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	-	1	1
STM32H5E5ZKT6	250	Arm Cortex-M33	3072	1536	LQFP144	108	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	-	1	1
STM32H5F4AJI6	250	Arm Cortex-M33	4096	1536	UFBGA169	136	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	1	1	1
STM32H5F4AJI7Q	250	Arm Cortex-M33	4096	1536	UFBGA169	134	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	1	1	1
STM32H5F4IJK6	250	Arm Cortex-M33	4096	1536	UFBGA176+25	140	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	1	1	1
STM32H5F4IJK7Q	250	Arm Cortex-M33	4096	1536	UFBGA176+25	139	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	1	1	1
STM32H5F4IJT6	250	Arm Cortex-M33	4096	1536	LQFP176	140	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	1	1	1
STM32H5F4IJT7Q	250	Arm Cortex-M33	4096	1536	LQFP176	136	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	1	1	1
STM32H5F4VJT6	250	Arm Cortex-M33	4096	1536	LQFP100	80	1.71	3.6	10	2	2	6	3	26	2	2	1	5	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	1	1	1
STM32H5F4VJT7Q	250	Arm Cortex-M33	4096	1536	WLCSP105	78	1.71	3.6	10	2	2	6	3	24	2	2	1	5	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	1	1	1
STM32H5F4ZJJ6	250	Arm Cortex-M33	4096	1536	UFBGA144	113	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	1	1	1
STM32H5F4ZJJ7Q	250	Arm Cortex-M33	4096	1536	UFBGA144	111	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	1	1	1
STM32H5F4ZJT6	250	Arm Cortex-M33	4096	1536	LQFP144	112	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	1	1	1
STM32H5F4ZJT7Q	250	Arm Cortex-M33	4096	1536	LQFP144	110	1.71	3.6	10	2	2	6	3	28	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	-	1	1	2	1	1	1	1	1
STM32H5F5IJK7Q	250	Arm Cortex-M33	4096	1536	UFBGA176+25	139	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	1	1	1
STM32H5F5IJT7Q	250	Arm Cortex-M33	4096	1536	LQFP176	132	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	1	1	1
STM32H5F5LJH7Q	250	Arm Cortex-M33	4096	1536	TFBGA225	176	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	1	1	1
STM32H5F5ZJT6	250	Arm Cortex-M33	4096	1536	LQFP144	108	1.71	3.6	10	2	2	6	3	30	2	2	1	6	-	3	4	4	12	1	3	2	-	1	1	1	1	1	2	1	1	1	1	1

STM32H5シリーズ

この製品を購入する

高性能･大容量メモリと豊富な周辺機能、およびスケーラブルなセキュリティ･サービスを統合した高コスト効率のマイコン

製品ライン

パラメトリックサーチ

ドキュメントダウンロード

ドキュメント

HW開発環境

SW開発環境

パートナーソリューション
