STM32H750バリュー・ライン

最小限の Flash メモリ容量によりコスト効率を高めた STM32H7 バリュー・ライン

STM32H750バリュー・ラインは、Arm® Cortex®-M7(最大480MHz、倍精度浮動小数点ユニット内蔵)の性能を提供します。内蔵Flashメモリ容量を必要最小限に抑えることで、STM32H7シリーズの中で最高のコスト効率を提供します。

性能

最大動作周波数480 MHzでの実行時に、STM32H750バリュー・ラインでは、2400CoreMark / 1027 856DMIPSの性能を発揮し(内蔵Flashメモリからの命令実行、L1キャッシュにより0ウェイト・ステート命令実行時)、DSP命令セットと倍精度浮動小数点ユニットが、アプリケーションの幅を広げます。L1キャッシュ(Iキャッシュ16 KB + Dキャッシュ16 KB)により、外部メモリからも性能を落とすことなく命令を実行することができます。

セキュリティ

STM32H750は、AES128、AES192、AES256暗号化(GCMとCCMをサポート)、Triple DES、およびハッシュ(MD5、SHA-1、SHA-2)アルゴリズムでハードウェア処理を実現するハードウェア暗号化エンジンを搭載しています。STM32H750は、セキュア・ファームウェア・インストール(SFI)およびセキュア・ブートとセキュア・ファームウェア・アップグレード(SB-SFU)セキュリティ・サービスによりソフトウェアIPを認証・保護しつつ、工場で安全なFlashメモリの書き込みを行ったり、出荷後のセキュアなファームウェア更新を実現できます。

電力効率

マルチパワー・ドメイン・アーキテクチャにより、低消費電力モードにおいて、電源供給領域の設定をドメインごとに変更できるため、電力効率を最適化できます。RunモードからStopモードまでの各モードでコアに供給する電圧を変えることのできる電圧スケーリング機能を備えたメイン・レギュレータに加え、内蔵のUSB物理層(PHY)に電源供給するUSBレギュレータやバックアップ・レギュレータを内蔵しています。

最大125 ℃(Ta)の広範な動作温度範囲は、周辺温度が上がってもコアおよびペリフェラルの性能をすべて活用できます。

  • 275 μA/MHz(Typ.、VDD = 3.3 V、25 ℃、RUNモード(ペリフェラルはオフ)の場合)
  • 2.95 μA(STANDBYモード(低消費電力モード)の場合)

グラフィックス

2レイヤ・サポートが可能な新しいLCD-TFTコントローラ・インタフェースでは、Chrom-ARTグラフィックHWアクセラレータ™を活用しています。このグラフィック・アクセラレータは、CPU処理の2倍の速度でグラフィック・コンテンツを処理し、効率的な2D 画像データのコピーのほか、画像フォーマット変換や画像ブレンディング(半透過レベルでの画像ミキシング)などの追加機能をサポートします。このように、グラフィック・コンテンツの描画能力をChrom-ARTグラフィックHWアクセラレータで強化し、CPUの処理性能をアプリケーションのグラフィック処理以外に割り振ることができます。さらに、STM32H50バリュー・ラインは、JPEGの高速エンコーディングおよびデコーディングを可能にするJPEGハードウェア・アクセラレータを内蔵し、CPUの負荷を軽減、その他のタスクにCPUを使用できるようにします。

内蔵機能

  • オーディオ : 専用オーディオPLL (2 PLL)、全二重I2Sインタフェース(3ch)、時分割多重(TDM)モードをサポートする新しいシリアル・オーディオ・インタフェース(SAI)、およびDFSDM(シグマ・デルタ・モジュレータまたはMEMSマイクロフォン用デジタル・フィルタ)
  • 通信インタフェース(最大35ch) : UART (最大12.5 Mbit/s、4ch)、USART (最大12.5 Mbit/s 、4ch)、ロー・パワーUART (1ch)、SPI (最大100 Mbit/s 、6ch)、デジタル・フィルタ機能搭載I2Cインタフェース(最大1 MHz 、4ch)、FD-CAN コントローラ(2ch)、SDIO (2ch)、USB 2.0フルスピード・デバイス/ホスト/OTGコントローラ(オンチップPHY内蔵)、USB 2.0ハイスピード/フルスピード・デバイス/ホスト/OTGコントローラ(オンチップ・フルスピードPHYおよびULPI内蔵)、イーサネット MAC、S/PDIF入力、HDMI-CEC、カメラ・インタフェース、シングル・ワイヤ・プロトコル・インタフェース、MDIOスレーブ
  • アナログ : 12 bit D/Aコンバータ( 2ユニット)、最大分解能16 bit(3.6 Mサンプリング/秒)の高速A/Dコンバータ (3ユニット)
  • タイマ(22本) : 16 bitおよび32 bitタイマ、16 bit高分解能タイマ(最大480 MHz動作)
  • メモリ拡張:フレキシブル・メモリ・コントローラ(最大32 bitパラレル・インタフェース、Compact Flash、SRAM、PSRAM、NOR、NAND、およびSDRAMの各種メモリをサポート)、デュアル・モードQuad-SPI

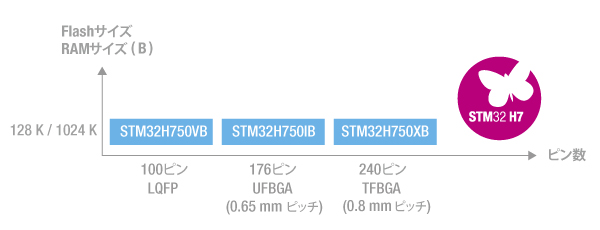

STM32H750バリュー・ラインは、128 KBのFlashメモリ、192 KBのTCM RAM(高速性重視のルーチン用の64 KB ITCM RAMおよびデータ用の128 KB DTCM RAM)、64KB / 288KB / 512 KBのユーザSRAM、および低消費電力モード中にデータを保持するバックアップ・ドメインにある4 KBのSRAMという分散アーキテクチャを採用し、LQFP-100、UFBGA-176およびTFBGA-240パッケージで提供されます。

パラメトリックサーチ

製品名 周波数(MHz)CPUFLASH(KB)RAM(KB)パッケージユニバーサルIO最小動作電圧最大動作電圧16bitタイマ32bitタイマモータ制御用タイマ低電力タイマ高分解能タイマ16bit ADC16bit ADCチャネル数12bit DACチャネル数コンパレータアンプSPIQUADSPII2SI2CU(S)ARTLP UARTCANSDIOFMCUSB OTG FSUSB OTG HSイーサネットMDIOSTFT LCDSAISPDIFRXDFSDMDCMISWPMITRNGAESDES/TDESSHAHMAC
STM32H750IBK6 480ARM Cortex-M7128992+64UFBGA2011401.623.6180251336222613441221111114411111111
STM32H750VBT6 480ARM Cortex-M7128992+64LQFP100821.713.6180251336222613441221111114411111111
STM32H750XBH6 480ARM Cortex-M7128992+64TFBGA2651681.623.6180251336222613441221111114411111111
