STM32H7x3
STM32H7 シリーズのシングルコア・スタンダード・ライン
STM32H743/753ラインは、Arm® Cortex®-M7（最大480MHz、倍精度浮動小数点ユニット内蔵）の性能を提供すると共に、動作時消費電力（Runモード）がSTM32F7シリーズの半分になっています。
性能
最大動作周波数480 MHzでの実行時、2400CoreMark / 1027DMIPSの性能を発揮し（内蔵Flashメモリからの命令実行、L1キャッシュによりゼロ・ウェイト･ステート命令実行時)、DSP命令と倍精度浮動小数点ユニットが、アプリケーションの幅を広げます。L1キャッシュ（Iキャッシュ16 KB + Dキャッシュ16 KB）により、外部メモリからも性能を落とすことなく命令を実行することができます。
セキュリティ
STM32H753は、AES 128、AES 192、AES 256暗号化（GCMとCCMをサポート）、Triple DES、およびハッシュ（MD5、SHA-1、SHA-2）アルゴリズムでハードウェア処理を実現するハードウェア暗号化エンジンを搭載しています。
STMH753は、セキュア･ファームウェア･インストール（SFI）サービスにより、ソフトウェアIPを認証･保護しつつ、工場で安全なFlashメモリの書き込みを実現できます。
市場でのセキュアなファームウェア更新向けの内蔵メモリ･プロテクションに対応するソフトウェア、セキュア･ブート – セキュア･ファームウェア･アップデート（SB-SFU）・ソフトウェアパッケージ（X-CUBE-SBSFU）も入手可能です。
電力効率
マルチパワー・ドメイン･アーキテクチャにより、低消費電力モードにおいて電源供給領域の設定をドメインごとに変更できるため、電力効率を最適化できます。RunモードからStopモードまでの各モードでコアに供給する電圧を変えることのできる電圧スケーリング機能を備えたメイン・レギュレータや内蔵スイッチング電源（SMPS）に加え、内蔵のUSB物理層（PHY）に電源供給するUSBレギュレータやバックアップ･レギュレータを内蔵しています。
- 275 μA/MHz（Typ.、VDD = 3.3 V、25 ℃、RUNモード（ペリフェラルはオフ）の場合）
- 2.95 μA（STANDBYモード（低消費電力モード）の場合）
グラフィックス
2レイヤ・サポートが可能な新しいLCD-TFTコントローラ･インタフェースでは、Chrom-ARTグラフィックHWアクセラレータ™を活用しています。このグラフィック･アクセラレータは、CPU処理の2倍の速度でグラフィック･コンテンツを処理し、効率的な2D 画像データのコピーのほか、画像フォーマット変換や画像ブレンディング（半透過レベルでの画像ミキシング）などの追加機能をサポートします。このように、グラフィック･コンテンツの描画能力をChrom-ARTグラフィックHWアクセラレータで強化し、CPUの処理性能をアプリケーションのグラフィック処理以外に割り振ることができます。さらに、STM32H743 / 753ラインは、JPEGの高速エンコーディングおよびデコーディングを可能にするJPEGハードウェア･アクセラレータを内蔵し、CPUの負荷を軽減、他のタスクにもCPUを使用できるようにします。
内蔵機能
- オーディオ : 専用オーディオPLL （2 PLL）個、全二重I2Sインタフェース（3ch）個、時分割多重（TDM）モードをサポートする新しいシリアル･オーディオ･インタフェース（SAI）、およびDFSDM（シグマ･デルタ･モジュレータまたはMEMSマイクロフォン用デジタル･フィルタ）
- 通信インタフェース（最大35ch） : UART （最大12.5 Mbit/s、4ch）、USART （最大12.5 Mbit/s 、4ch）、ロー・パワーUART （1ch）、SPI （最大100 Mbit/s 、6ch）、デジタル･フィルタ機能搭載I2Cインタフェース（最大1 MHz 、4ch）、FD-CAN コントローラ（2ch）、SDIO （2ch）、USB 2.0フルスピード･デバイス/ホスト/OTGコントローラ（オンチップPHY内蔵）、USB 2.0ハイスピード/フルスピード･デバイス/ホスト/OTGコントローラ（オンチップ･フルスピードPHYおよびULPI内蔵）、イーサネット MAC、S/PDIF入力、HDMI-CEC、カメラ･インタフェース、シングル･ワイヤ･プロトコル･インタフェース、MDIOスレーブ
- アナログ : 12 bit D/Aコンバータ（ 2ユニット）、最大分解能16 bit（3.6 Mサンプリング/秒）の高速A/Dコンバータ （3ユニット）
- タイマ（22本） : 16 bitおよび32 bitタイマ、16 bit高分解能タイマ（最大480 MHz動作）
- メモリ拡張：フレキシブル･メモリ･コントローラ（最大32 bitパラレル･インタフェース、Compact Flash、SRAM、PSRAM、NOR、NAND、およびSDRAMの各種メモリをサポート）、デュアル･モードQuad-SPI

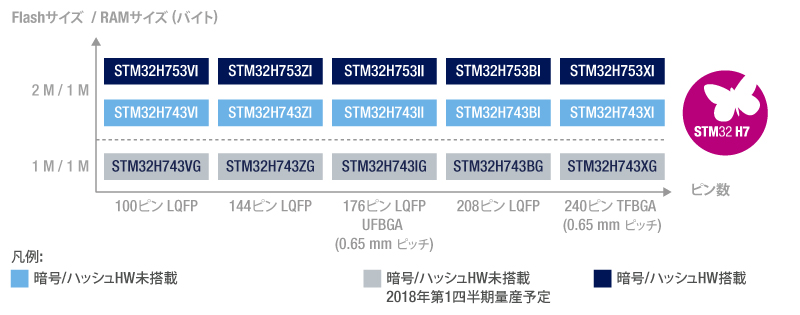

STM32H7x3は、1～2 MBのFlashメモリと、192 KBのTCM RAM（高速性重視のルーチン用の64 KB ITCM RAMおよびデータ用の128 KB DTCM RAM）、64KB / 288KB / 512KBのユーザSRAM、および低消費電力モード中にデータ保持するバックアップ・ドメインにある4 KBのSRAMという分散アーキテクチャを採用し、BGAおよびLQFPの100～240ピン･パッケージで提供されます。
STM32H753は、AES128、AES192、AES256暗号化（GCMとCCMをサポート）、Triple DES、およびハッシュ（MD5、SHA-1、SHA-2）アルゴリズムでハードウェア処理を実現するハードウェア暗号化エンジンを搭載しています。STM32H753は、SFIおよびSB-SFUセキュリティ･サービスを有効にしてソフトウェアIPを認証･保護しつつ、工場で安全なFlashメモリの書き込みを行ったり、市場でのセキュアなファームウェア更新を実現できます。
パラメトリックサーチ
| 製品名 | 周波数（MHz） | CPU | FLASH（KB） | RAM（KB） | パッケージ | ユニバーサルIO | 最小動作電圧 | 最大動作電圧 | 16bitタイマ | 32bitタイマ | モータ制御用タイマ | 低電力タイマ | 高分解能タイマ | 12bit ADC | 12bit ADCチャネル数 | 16bit ADC | 16bit ADCチャネル数 | 12bit DACチャネル数 | コンパレータ | アンプ | SPI | QUADSPI | I2S | I2C | 高速I2C | U(S)ART | LP UART | CAN | SDIO | FMC | USB OTG FS | USB OTG HS | イーサネット | MDIOS | TFT LCD | SAI | SPDIFRX | DFSDM | DCMI | SWPMI | TRNG | AES | DES/TDES | SHA | HMAC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| STM32H743AGI6 | 480 | ARM Cortex-M7 | 1024 | 992+64 | UFBGA169 | 131 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743AII6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | UFBGA169 | 131 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743BGT6 | 480 | ARM Cortex-M7 | 1024 | 992+64 | LQFP208 | 168 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743BIT6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | LQFP208 | 168 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743IGK6 | 480 | ARM Cortex-M7 | 1024 | 992+64 | UFBGA201 | 140 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743IGT6 | 480 | ARM Cortex-M7 | 1024 | 992+64 | LQFP176 | 140 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743IIK6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | UFBGA201 | 140 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743IIT6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | LQFP176 | 140 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743VGH6 | 480 | ARM Cortex-M7 | 1024 | 992+64 | TFBGA100 | 82 | 1.71 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743VGT6 | 480 | ARM Cortex-M7 | 1024 | 992+64 | LQFP100 | 82 | 1.71 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743VIH6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | TFBGA100 | 82 | 1.71 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743VIT6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | LQFP100 | 82 | 1.71 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743XGH6 | 480 | ARM Cortex-M7 | 1024 | 992+64 | TFBGA265 | 168 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743XIH6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | TFBGA265 | 168 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743ZGT6 | 480 | ARM Cortex-M7 | 1024 | 992+64 | LQFP144 | 114 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H743ZIT6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | LQFP144 | 114 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | - | - | - | - |
| STM32H753AII6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | UFBGA169 | 131 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32H753BIT6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | LQFP208 | 168 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32H753IIK6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | UFBGA201 | 140 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32H753IIT6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | LQFP176 | 140 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32H753VIH6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | TFBGA100 | 82 | 1.71 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32H753VIT6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | LQFP100 | 82 | 1.71 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32H753XIH6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | TFBGA265 | 168 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32H753ZIT6 | 480 | ARM Cortex-M7 | 2048 | 992+64 | LQFP144 | 114 | 1.62 | 3.6 | 12 | 2 | 2 | 5 | 1 | 3 | 20 | 3 | 20 | 2 | 2 | 2 | 6 | 1 | 3 | 4 | 4 | 4+4 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 4 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
