STM32MP157

3D グラフィック処理ユニットを内蔵したSTM32MP157ライン

STM32MP157マイクロプロセッサは、デュアル・コアのCortex-A7(最大800MHz動作)とCortex-M4(最大209MHz動作)をベースとした柔軟性の高いアーキテクチャを特徴としており、3D グラフィック処理ユニット(GPU)、MIPIR DSIディスプレイ・インタフェースおよびCAN FDを組み合わせています。

STM32MP157 3D OpenGL ES 2.0グラフィック・エンジンは、グラフィカル・ユーザ・インタフェース(GUI)、メニュー表示、アニメーションなどのアプリケーションで3Dグラフィックスを高速化するように設計されており、AndroidおよびLinux組み込み開発プラットフォームをサポートする業界標準APIに最適化されたソフトウェア・スタックと連携します。

MIPI Alliance規格に準拠したSTM32MP157ディスプレイ・シリアル・インタフェース(DSI)とLCD-TFTディスプレイ・コントローラを組み合わせることで、高度なユーザ・インタフェースを実現しながら、要求の厳しいリアルタイム処理に十分なリソースを提供します。

セキュリティ機能には、真性乱数発生器(TRNG)、ハードウェア暗号化アクセラレータおよびハッシュ・プロセッサ、セキュア・ブート、TrustZoneRペリフェラル、およびアクティブ・タンパ検出機能が含まれています。

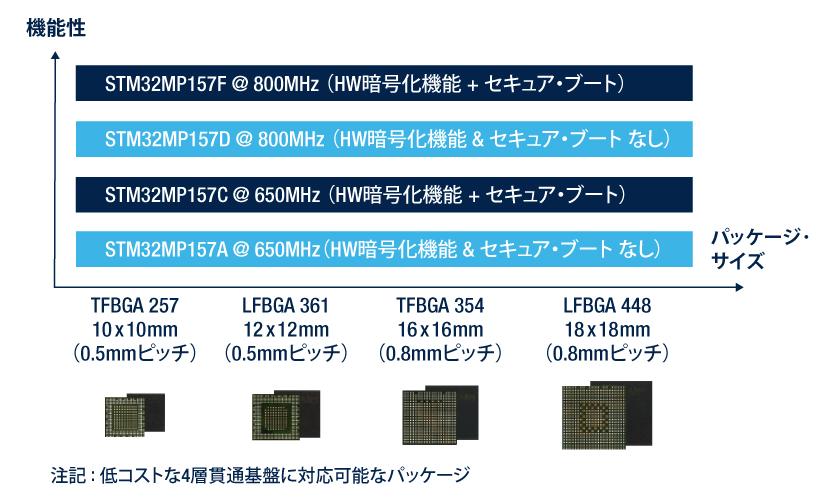

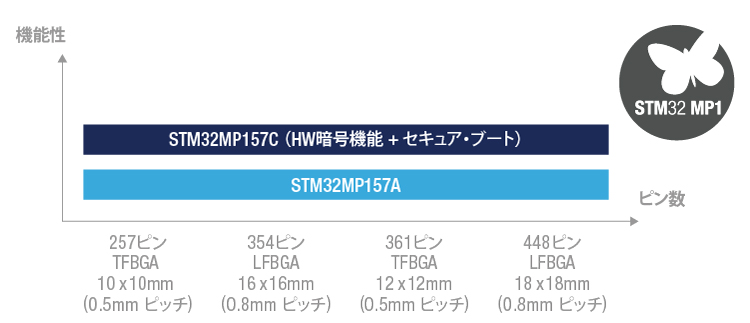

STM32MP157ラインは4種類のパッケージで提供され、コスト効率の高いPCBで使用することが可能です。

  • LFBGA448 : 18×18mm、0.8mmピッチ、6層メッキスルーホール(PTH) PCB対応
  • LFBGA354 : 16×16mm、0.8mmピッチ、4層PTH PCB対応
  • TFBGA361 : 12×12mm、0.5mmピッチ、4層PTH / レーザードリルビアPCB対応
  • TFBGA257 : 10×10mm、0.5mmピッチ、4層PTH PCB対応

STM32MP157製品ポートフォリオ

パラメトリックサーチ

製品名 周波数(MHz)CPUFLASH(KB)RAM(KB)パッケージユニバーサルIO最小動作電圧最大動作電圧16bitタイマ32bitタイマモータ制御用タイマ低電力タイマ16bit ADC16bit ADCチャネル数12bit DACチャネル数SPIQUADSPII2SI2C高速I2CU(S)ARTCANSDIOFMCUSB OTG FSUSB OTG HSイーサネットMDIOSTFT LCDDSI HOSTSAISPDIFRXDFSDMDCMITRNGAESDES/TDESSHAHMAC
STM32MP157AAA3 650Arm Cortex-A7x2+M4+3D GPU128708LFBGA4481761.713.610225222262366823112111141112--22
STM32MP157AAB3 650Arm Cortex-A7x2+M4+3D GPU128708LFBGA354981.713.610225217262366823112111141112--22
STM32MP157AAC3 650Arm Cortex-A7x2+M4+3D GPU128708TFBGA3611481.713.610225222262366823112111141112--22
STM32MP157AAD3 650Arm Cortex-A7x2+M4+3D GPU128708TFBGA257981.713.610225217262366823112111141112--22
STM32MP157CAA3 650Arm Cortex-A7x2+M4+3D GPU128708LFBGA4481761.713.6102252222623668231121111411122222
STM32MP157CAB3 650Arm Cortex-A7x2+M4+3D GPU128708LFBGA354981.713.6102252172623668231121111411122222
STM32MP157CAC3 650Arm Cortex-A7x2+M4+3D GPU128708TFBGA3611481.713.6102252222623668231121111411122222
STM32MP157CAD3 650Arm Cortex-A7x2+M4+3D GPU128708TFBGA257981.713.6102252172623668231121111411122222
STM32MP157DAA1 800Arm Cortex-A7x2+M4+3D GPU128708LFBGA4481761.713.610225222262366823112111141112--22
STM32MP157DAB1 800Arm Cortex-A7x2+M4+3D GPU128708LFBGA354981.713.610225217262366823112111141112--22
STM32MP157DAC1 800Arm Cortex-A7x2+M4+3D GPU128708TFBGA3611481.713.610225222262366823112111141112--22
STM32MP157DAD1 800Arm Cortex-A7x2+M4+3D GPU128708TFBGA257981.713.610225217262366823112111141112--22
STM32MP157FAA1 800Arm Cortex-A7x2+M4+3D GPU128708LFBGA4481761.713.6102252222623668231121111411122222
STM32MP157FAB1 800Arm Cortex-A7x2+M4+3D GPU128708LFBGA354981.713.6102252172623668231121111411122222
STM32MP157FAC1 800Arm Cortex-A7x2+M4+3D GPU128708TFBGA3611481.713.6102252222623668231121111411122222
STM32MP157FAD1 800Arm Cortex-A7x2+M4+3D GPU128708TFBGA257981.713.6102252172623668231121111411122222
