STM32MP211
この製品を購入する
- マイクロプロセッサ
- Arm® Cortex® A搭載のSTM32
エントリー向けのSTM32MP2シリーズ！最大1.5GHzで動作するシングルArm® Cortex®-A35コアと300MHzで動作するCortex®-M33コアを搭載
STM32MP211アプリケーション･プロセッサ（STM32 MPU）は、最大1.5GHzで動作するシングルArm Cortex®-A35コアと、300MHzで動作するCortex®-M33コアをベースとしています。
この製品ラインは、1つのイーサネット･ポートと、最大1080p60をサポートする24bit RGBディスプレイを備えています。

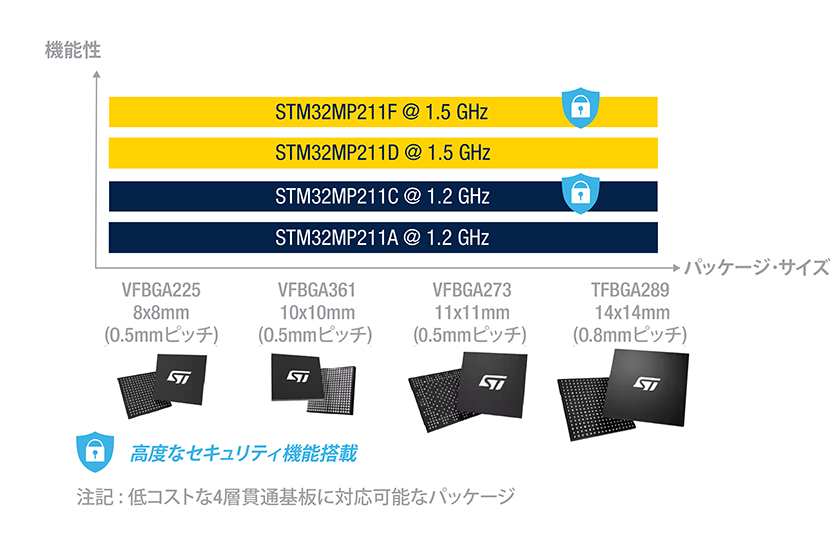

VFBGA361 10mm x 10mmパッケージのSTM32MP2とのピン配置互換：STM32MP21は、STM32MP23のピン配列のサブセットを使用しており、それ自体はSTM32MP25のサブセットです。これにより、単一のPCBでSTM32MP21からSTM32MP25まで拡張でき、設計コストを最適化できます。より迅速な試作開発と開発のために、専用のディスカバリ･キットが付属しています。
最低10年間の供給を
保証しています。
パラメトリックサーチ
| 製品名 | 周波数（MHz） | CPU | FLASH（KB） | RAM（KB） | パッケージ | ユニバーサルIO | 最小動作電圧 | 最大動作電圧 | 16bitタイマ | 32bitタイマ | モータ制御用タイマ | 低電力タイマ | 12bit ADC | 12bit ADCチャネル数 | SPI | I2S | I2C | 高速I2C | U(S)ART | LP UART | SDIO | FMC | USB OTG HS | イーサネット | SAI | SPDIFRX | DCMI | TRNG | AES | DES/TDES | SHA | HMAC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| STM32MP211AAL3 | 1200/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA361 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | - | - | 1 | 1 |
| STM32MP211AAM3 | 1200/300 | Single Cortex-A35/M33 | 196 | 456 | TFBGA289 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | - | - | 1 | 1 |
| STM32MP211AAN3 | 1200/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA273 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | - | - | 1 | 1 |
| STM32MP211AAO3 | 1200/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA225 | 98 | 1.71 | 3.6 | 8 | 4 | 2 | 2 | 2 | 21 | 6 | 3 | 3 | 3 | 7 | - | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | - | - | 1 | 1 |
| STM32MP211CAL3 | 1200/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA361 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32MP211CAM3 | 1200/300 | Single Cortex-A35/M33 | 196 | 456 | TFBGA289 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32MP211CAN3 | 1200/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA273 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32MP211CAO3 | 1200/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA225 | 98 | 1.71 | 3.6 | 8 | 4 | 2 | 2 | 2 | 21 | 6 | 3 | 3 | 3 | 7 | - | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32MP211DAAL3 | 1500/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA361 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | - | - | 1 | 1 |
| STM32MP211DAM3 | 1500/300 | Single Cortex-A35/M33 | 196 | 456 | TFBGA289 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | - | - | 1 | 1 |
| STM32MP211DAN3 | 1500/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA273 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | - | - | 1 | 1 |
| STM32MP211DAO3 | 1500/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA225 | 98 | 1.71 | 3.6 | 8 | 4 | 2 | 2 | 2 | 21 | 6 | 3 | 3 | 3 | 7 | - | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | - | - | 1 | 1 |
| STM32MP211FAL3 | 1500/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA361 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32MP211FAM3 | 1500/300 | Single Cortex-A35/M33 | 196 | 456 | TFBGA289 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32MP211FAN3 | 1500/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA273 | 123 | 1.71 | 3.6 | 10 | 4 | 2 | 5 | 2 | 23 | 6 | 3 | 3 | 3 | 7 | 1 | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32MP211FAO3 | 1500/300 | Single Cortex-A35/M33 | 196 | 456 | VFBGA225 | 98 | 1.71 | 3.6 | 8 | 4 | 2 | 2 | 2 | 21 | 6 | 3 | 3 | 3 | 7 | - | 3 | 1 | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
