STM32WBA6x
この製品を購入する
- ワイヤレス
- Bluetooth® Low Energy 5.4無線対応SoC
マルチプロトコル対応 & Auracast™ブロードキャスト･テクノロジーを可能にしたSTM32WBA6x
STM32WBA6x製品ラインは、最新のプロトコル（Bluetooth® LE*、IEEE 802.15.4通信プロトコル、Zigbee®、Thread、Matter、Aliro）に加え、オーディオ･ストリーミングもサポートしており、Auracast™ブロードキャスト･テクノロジーを可能にし、新しいオーディオ体験を提供します。

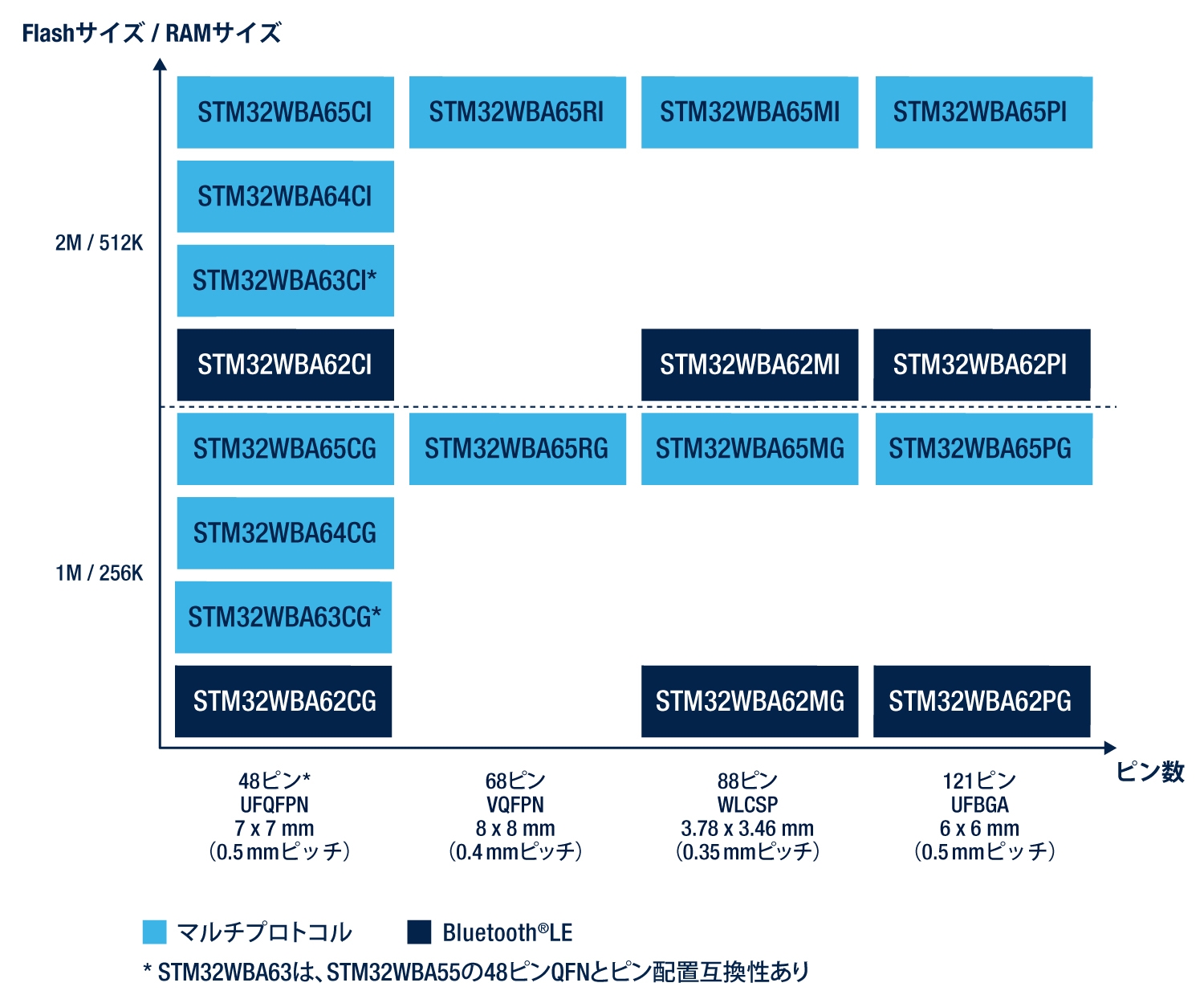

この製品ラインは、TrustZone®に対応した最大100MHzのArm Cortex®-M33 CPU、最大2MBのFlashメモリ、最大512KBのRAMを備え、48ピンのUFQFPN、68ピンのVFQFPN、88ピンのWLCSP、および121ピンのUFBGAの4つのパッケージで提供されます。
幅広いパッケージング･オプションにより、設計の柔軟性が高まり、基板レイアウトの最適化と省スペース設計が可能になります。
クラス最高の+10dBmの送信出力、最大86本のGPIO、USBハイスピード･サポートを組み合わせたSTM32WBA6xは、高度な短距離ワイヤレス･アプリケーションに最適です。
RED、CRAおよび米国のセキュリティ標準に準拠したこれらの製品は、厳格な規制要件に適合しており、グローバルな適用が可能です。
* LE Coded PHY、LE 2M PHY、拡張アドバタイジング、LEオーディオ、方向探知
最低10年間の供給を
保証しています。
パラメトリックサーチ
| 製品名 | 周波数（MHz） | CPU | FLASH（KB） | RAM（KB） | パッケージ | ユニバーサルIO | 最小動作電圧 | 最大動作電圧 | 16bitタイマ | 32bitタイマ | モータ制御用タイマ | 低電力タイマ | 12bit ADC | 12bit ADCチャネル数 | コンパレータ | SPI | I2S | I2C | 高速I2C | U(S)ART | LP UART | USB OTG HS | SAI | TRNG | AES | SHA | HMAC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| STM32WBA62CGU6 | 100 | Arm Cortex-M33 | 1024 | 192 | UFQFPN48 | 34 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 7 | 1 | 2 | 1 | 4 | 4 | 3 | 1 | - | 1 | 1 | 1 | 1 | 1 |
| STM32WBA62CIU6 | 100 | Arm Cortex-M33 | 2048 | 448 | UFQFPN48 | 34 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 7 | 1 | 2 | 1 | 4 | 4 | 3 | 1 | - | 1 | 1 | 1 | 1 | 1 |
| STM32WBA62MGF6 | 100 | Arm Cortex-M33 | 1024 | 192 | WLCSP88 | 54 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 10 | 2 | 3 | 1 | 4 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32WBA62MIF6 | 100 | Arm Cortex-M33 | 2048 | 448 | WLCSP88 | 54 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 10 | 2 | 3 | 1 | 4 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32WBA62PGI6 | 100 | Arm Cortex-M33 | 1024 | 192 | UFBGA121 | 86 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 10 | 2 | 3 | 1 | 4 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32WBA62PII6 | 100 | Arm Cortex-M33 | 2048 | 448 | UFBGA121 | 86 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 10 | 2 | 3 | 1 | 4 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32WBA63CGU6 | 100 | Arm Cortex-M33 | 1024 | 192 | UFQFPN48 | 31 | 1.71 | 3.6 | 3 | 1 | 1 | 2 | 1 | 8 | 2 | 2 | 1 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32WBA63CIU6 | 100 | Arm Cortex-M33 | 2048 | 448 | UFQFPN48 | 31 | 1.71 | 3.6 | 3 | 1 | 1 | 2 | 1 | 8 | 2 | 2 | 1 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32WBA64CGU6 | 100 | Arm Cortex-M33 | 1024 | 192 | UFQFPN48 | 34 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 7 | 1 | 2 | 1 | 4 | 4 | 3 | 1 | - | 1 | 1 | 1 | 1 | 1 |
| STM32WBA64CIU6 | 100 | Arm Cortex-M33 | 2048 | 448 | UFQFPN48 | 34 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 7 | 1 | 2 | 1 | 4 | 4 | 3 | 1 | - | 1 | 1 | 1 | 1 | 1 |
| STM32WBA65CGU6 | 100 | Arm Cortex-M33 | 1024 | 192 | UFQFPN48 | 30 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 6 | 1 | 2 | 1 | 2 | 2 | 3 | 1 | - | 1 | 1 | 1 | 1 | 1 |
| STM32WBA65CIU6 | 100 | Arm Cortex-M33 | 2048 | 448 | UFQFPN48 | 30 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 6 | 1 | 2 | 1 | 2 | 2 | 3 | 1 | - | 1 | 1 | 1 | 1 | 1 |
| STM32WBA65MGF6 | 100 | Arm Cortex-M33 | 1024 | 192 | WLCSP88 | 54 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 10 | 2 | 3 | 1 | 4 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32WBA65MIF6 | 100 | Arm Cortex-M33 | 2048 | 448 | WLCSP88 | 54 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 10 | 2 | 3 | 1 | 4 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32WBA65PGI6 | 100 | Arm Cortex-M33 | 1024 | 192 | UFBGA121 | 86 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 10 | 2 | 3 | 1 | 4 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32WBA65PII6 | 100 | Arm Cortex-M33 | 2048 | 448 | UFBGA121 | 86 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 10 | 2 | 3 | 1 | 4 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32WBA65RGV6 | 100 | Arm Cortex-M33 | 1024 | 192 | VFQFPN68 | 46 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 10 | 2 | 3 | 1 | 4 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| STM32WBA65RIV6 | 100 | Arm Cortex-M33 | 2048 | 448 | VFQFPN68 | 46 | 1.71 | 3.6 | 3 | 2 | 1 | 2 | 1 | 10 | 2 | 3 | 1 | 4 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
ドキュメントダウンロード
ドキュメント
- データシート
- エラッタ
- リファレンス マニュアル
- プログラミング マニュアル
- アプリケーション ノート
- アプリケーション ノート (日本語)
- 技術ノート（日本語）
- ユーザ マニュアル
- カタログ (日本語)
- プレゼンテーション (日本語)
- その他
