開発のヒント

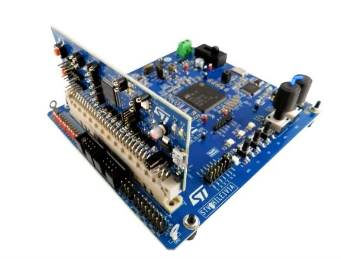

STEVAL-HILE1G4K1はStellar E1マイクロコントローラをベースとしたエミュレータ･ボードに、STM32G474REマイコンを搭載したコントロール･ボードがセットになったデジタル電源評価用エミュレーション･ツールです。

このSTEVAL-HILE1G4K1、通称HIL（Hardware in the Loop）ボードは交流電源と直流電源、コンバータの電力段、負荷などを含むエミュレーションを実現します。低電圧でエミュレーションが可能なため、実際の動作検証時にコントローラが正常状態と故障状態の両方で、制御アルゴリズムの検証を安全に確認できます。特に故障モードなどの解析を高電圧ではなく低電圧で評価が可能になるため、物理的な高電力ハードウェアへのリスクを限りなく低くすることができます。

三相PFCコンバータや絶縁型DC-DCコンバータなど、複数のコンバータ･タイプをサポートしており、ウィーン整流器、3レベルT型、三相2レベル（B6）、デュアル･アクティブ･ブリッジ（DAB）コンバータなど、すでに公開されているeDesignSuiteのデジタル･パワー･ワークベンチに対応しています。

STM32G4、Stellar E1へそれぞれプログラムを書き込むことで、高電圧向けの実験環境は準備せずとも卓上ですぐさま実験することが可能となります。　また、専用のGUIも準備されており、エミュレーションされている電源の状態を簡易にモニタリングすることができます。

今後も順次対応するトポロジーを追加していく予定で、サポートされるトポロジーはさらに拡大します。

注意点ですが、コントロール･ボードはSTM32G474REのため、従来のSTM32向けのエミュレータが使用できますが、Stellar E1へエミュレーション用のプログラムを書き込む際はデバッカ（例：StellarLINK）も別途必要になるので、ご注意ください。
